Описание
Назначение и область применения

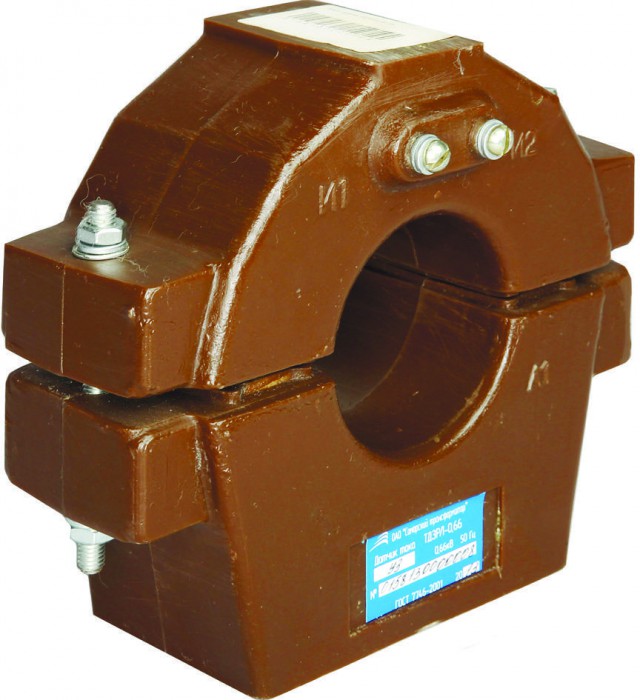

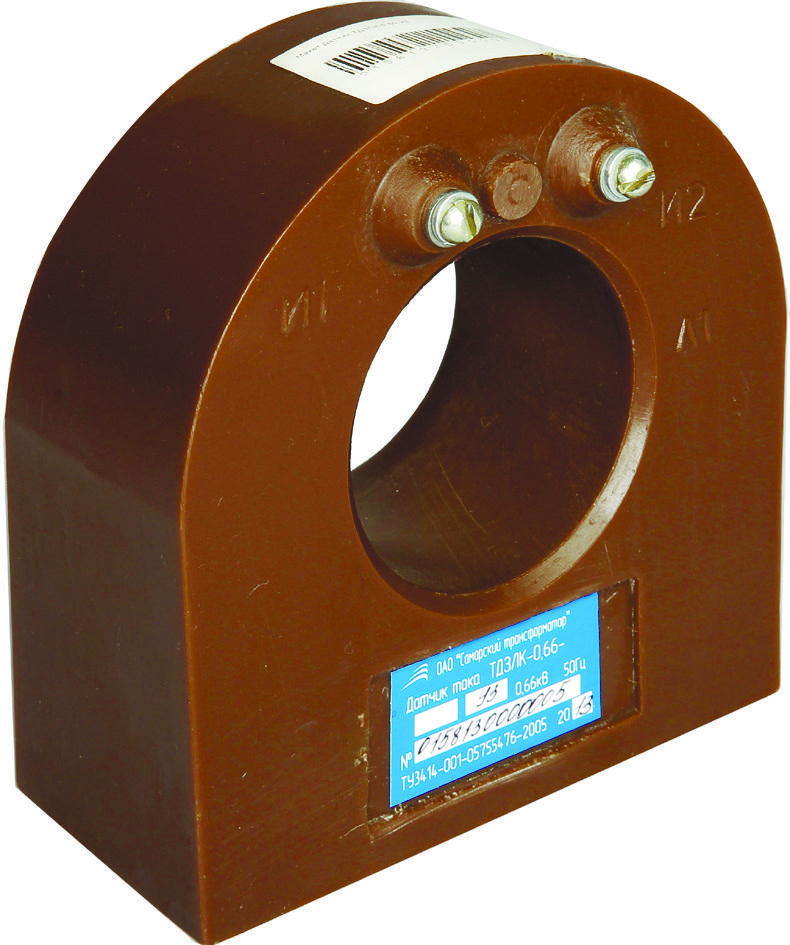

Датчики тока трансформаторные ТДЗЛК и ТДЗРЛ применяются в схемах защиты от замыканий на землю путем трансформации возникших при этом токов нулевой последовательности и устанав- ливаются на кабель диаметром от 70 до 200 мм в комплектных распределительных устройствах (КРУ).
Датчики тока изготавливаются в исполнении У, УХЛ и Т категории размещения 3 или 2 по ГОСТ 15150-69.
Технические параметры
| Наименование параметра | Значение | ||
|---|---|---|---|
| Номинальное напряжение, кВ | 0,66 | ||
| Номинальная частота переменного тока, Гц | 50; 60 | ||
| Односекундный ток термической стойкости, А | 140 | ||
| Тип реле |
РТ-40/0,2 ХЛ4 РТЗ-51 УХЛ1 |
||
