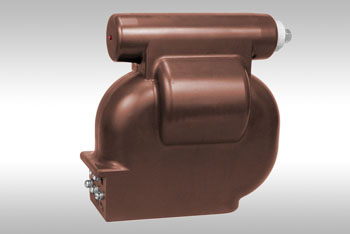

Трансформатор напряжения ЗНОЛПМ(И)
ТУ16 — 2010 ОГГ.671 240.001 ТУ
взамен
ТУ16 — 2007 ОГГ.671 241.057 ТУ
Назначение
Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» категории размещения 2 по ГОСТ 15150.
Рабочее положение — любое.
Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.
Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.
Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.
Таблица 1. Технические характеристики трансформатора ЗНОЛПМ
|
Наименование параметра |
Значение параметра |
||||||
|
ЗНОЛПМ-6 |
ЗНОЛПМ-10 |
||||||
|
Класс напряжения, кВ |
6 |
10 |
|||||
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|||||
|
Номинальное напряжение первичной обмотки, В |
6000/√3 |
6300/√3 |
6600/√3 |
6900/√3 |
10000/√3 |
10500/√3 |
11000/√3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3 |
||||||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 или 100 |
||||||
|
Номинальная мощность основной вторичной обмотки, ВА, в классе точности:** 0,2 |
10 |
10 |
|||||
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3 или 3Р, ВА |
200 |
||||||
|
Предельная мощность вне класса точности, ВА |
400 |
||||||
|
Предельный допустимый длительный первичный ток, А |
0,12 |
0,11 |
0,07 |
0,06 |
|||
|
Схема и группа соединения обмоток |
1/1/1-0-0 |
||||||
|
Номинальная частота, Гц |
50 или 60* |
||||||
|
Сопротивление резистора в составе защитного предохранительного устройства, Ом |
11 |
11 |
|||||
|
Номинальная мощность резистора, Вт |
0,25 |
0,25 |
|||||
|
Масса, кг |
22±0,5 |
||||||
*) Для поставок на экспорт.
