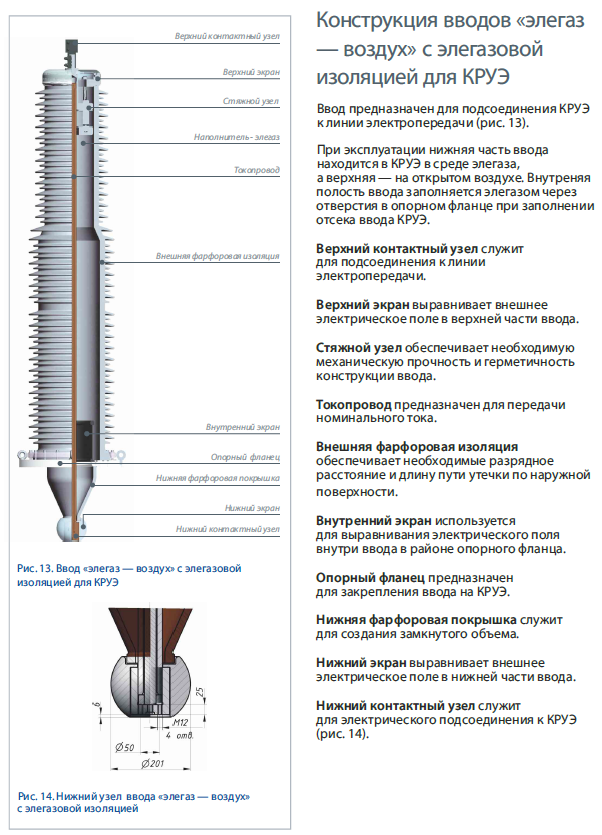

Надежность и безопасность процессов производства, передачи и доставки электроэнергии до конечного потребителя неразрывно связаны с качеством специального энергетического оборудования, к которому относятся и высоковольтные вводы. Высоковольтный ввод для комплектного элегазового распределительного устройства (КРУЭ) или кабельного подключения трансформатора предназначен для ввода или вывода высокого напряжения из бака электрического аппарата и представляет собой проходной изолятор сложной конструкции. Оба конца такого ввода погружены в отличную от воздуха однородную («масло — масло») или разнородную («масло — элегаз») изолирующую среду. Вводы для КРУЭ и кабельного подключения трансформаторов выпускаются с твердой внутренней изоляцией конденсаторного типа по технологии RIP (Resin Impregnated Paper — бумага, пропитанная смолой) или с элегазовой (SF6) внутренней изоляцией.
| Тип ввода | Высоковольтный ввод ВЭКIII-90-252/2000 |
| Номер чертежа | ИВУЕ.686353.169 |
| Упаковка. Габариты (Д*Ш*В),мм | 4012х1050х980 |
| Масса нетто /брутто | 620/1052 |
| Тип (номер чертежа) ввода устаревшей конструкции | Э(2,8)С-90-220/2000 (ИВЕЮ.686362.001-04) |
| Тип внутренней изоляции | элегаз |
| Напряжение наибольшее рабочее, действующее значение, кB | 252 |
| Напряжение фазное, действующее значение, кВ | 153 |
| Ток номинальный, А | 2000 |
| Напряжение испытательное, кВ одноминутное частоты 50 Гц, действующее значение | 395 |
| Напряжение испытательное, кВ коммутационный импульс 250/2500 мкс | — |
| Напряжение испытательное, кВ грозового импульса полной волны 1,2/50 мкс | 950 |
| Длина пути утечки, мм | 7200 |
| Испытательная консольная нагрузка, Н | 3150 |
| Масса, кг | 420 |

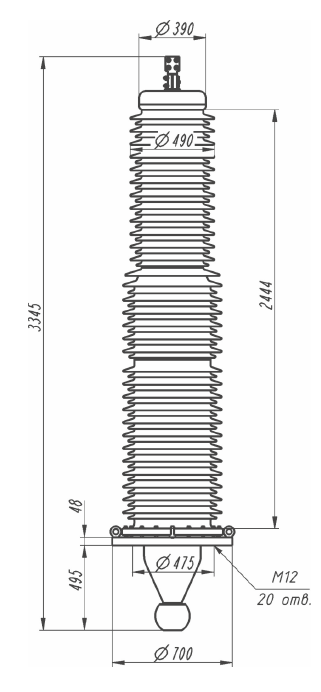

| Установочные и присоединительные размеры, мм | Указаны на чертеже |
