Надежность и безопасность процессов про- изводства, передачи и доставки электроэ- нергии до конечного потребителя нераз- рывно связаны с качеством специального энергетического оборудования, к которому относятся и высоковольтные вводы. Являясь частью конструкции силовых транс- форматоров и шунтирующих реакторов, вво- ды — наиболее ответственный связующий элемент в контуре «электростанция — линия электропередачи — трансформатор- ная подстанция». Поэтому от надежной работы вводов такого типа зависит работоспособность всей энер- гетической системы и стабильное обеспече- ние потребителей качественной электро- энергией. С конструктивной точки зрения вводы пред- ставляют собой проходные изоляторы, пред- назначенные для вывода (ввода) высокого напряжения из бака трансформатора или реактора, и являются самостоятельными изделиями.

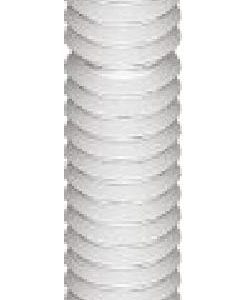

| Тип ввода | Высоковольтный ввод ГКТIV-60-24/2000 01 |
| Группа | Вводы 24 кВ |
| Номер чертежа | ИВУЕ.686351.703 |
| Тип внутренней изоляции | RIP |
| Напряжение наибольшее рабочее, действ. значение, кВ | 24 |
| Напряжение фазное, действующее значение, кВ | 15 |
| Ток номинальный, А | 2000 |
| Напряжение испытательное, кВ одноминутное частоты 50 Гц, действующее значение | 65 |
| Напряжение испытательное, кВ грозового импульса полной волны 1,2/50 мкс | 125 |
| Длина пути утечки, мм | 840 |
| Испытательная консольная нагрузка, Н | 1000 |
| Масса, кг | 50 |
| L | 900 |
| L1 | 160 |
| L2 | — |
| L3 | — |
| L4 | 310 |
| L5 | — |
| D | 183 |
| D3 | 106 |
| D1 | 225 |
| D2 | 200 |
| d/n отв. | 15/6 |
| S | 25 |
