Надежность и безопасность процессов про- изводства, передачи и доставки электроэ- нергии до конечного потребителя нераз- рывно связаны с качеством специального энергетического оборудования, к которому относятся и высоковольтные вводы. Являясь частью конструкции силовых транс- форматоров и шунтирующих реакторов, вво- ды — наиболее ответственный связующий элемент в контуре «электростанция — линия электропередачи — трансформатор- ная подстанция». Поэтому от надежной работы вводов такого типа зависит работоспособность всей энер- гетической системы и стабильное обеспече- ние потребителей качественной электро- энергией. С конструктивной точки зрения вводы пред- ставляют собой проходные изоляторы, пред- назначенные для вывода (ввода) высокого напряжения из бака трансформатора или реактора, и являются самостоятельными изделиями.
Тип ввода | Высоковольтный ввод ГКТIII-60-40,5/3500 |
Группа | Вводы 35 кВ |
Номер чертежа | ИВУЕ.686351.154 |
Тип внутренней изоляции | RIP |
Напряжение наибольшее рабочее, действ. значение, кВ | 40,5 |
Напряжение фазное, действующее значение, кВ | 25 |
Ток номинальный, А | 3500 |
Напряжение испытательное, кВ одноминутное частоты 50 Гц, действующее значение | 95 |
Напряжение испытательное, кВ грозового импульса полной волны 1,2/50 мкс | 190 |
Длина пути утечки, мм | 1160 |
Испытательная консольная нагрузка, Н | 3150 |
Масса, кг | 95 |

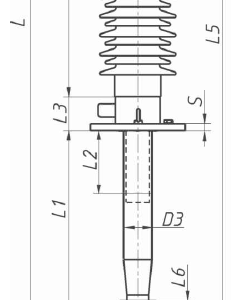

L | 1645 |
L1 | 670 |
L2 | 400 |
L3 | 125 |
L4 | 460 |
L5 | — |
D | 183 |
D3 | 106 |
D1 | 270 |
D2 | 225 |
d/n отв. | 20/6 |
S | 25 |
