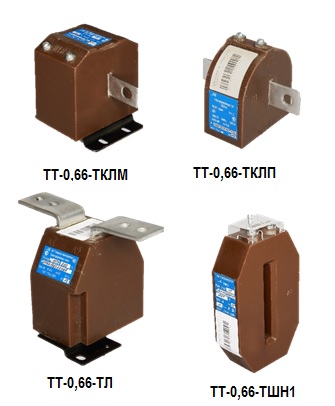

Трансформаторы тока ТТ-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 0,66 кВ.
Трансформаторы тока ТТ-0,66-ТЛ предназначены для работы в передвижных и в стационарных установках: ТТ-0,66-ТЛI – для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления; ТТ-0,66-ТЛII – для работы в магнитных и кулачковых контроллерах; ТТ-0,66-ТЛIII – для автоматического выравнивания нагрузки параллельно работающих генераторов.
Трансформатор тока ТТ-0,66-ТР предназначен для передачи сигнала измерительной информации измерительным приборам, в цепях дифференциальных защит, а также в цепях защиты, присоединенной к фильтру токов нулевой последовательности.
Трансформатор тока ТТ-0,66-ТРС предназначен для согласования вторичного тока главного трансформатора всех коэффициентов трансформации и рядов напряжений с номинальными токами подключенных нагрузок.
Трансформаторы изготавливаются в исполнении У, Т, ХЛ и ОМ категории размещения 2 или 3 по ГОСТ 15150-69.
Технические параметры
|
Исполнение
|
Номинальный первичный ток, А
|
Ном. втор. ток, А
|
Класс точности
|
Ном. втор. нагрузка, ВА
|
Габаритные размеры, мм
|
Масса, кг
|
|
|
ТТ-0,66-ТКЛМ У3,Т3
|
—
|
5, 10, 15, 20, 30, 50, 75, 100, 150, 200, 300
|
5
|
0,5; 1
|
5
|
157х102х110
|
2,1
|
|
ТТ-0,66-ТР
У2, Т2 |
—
|
1
|
1
|
0,5
|
10
|
145х113х130
|
3,1
|
|
5
|
5
|
||||||
|
ТТ-0,66-ТШН У2, У3
|
—
|
300, 400, 600
|
5
|
0,5S; 0,5
|
5; 10
|
100х55х144
|
2,0
|
|
800, 1000, 1500, 2000
|
109х45х184
|
||||||
|
1
|
300, 400, 600
|
100х55х157
|
|||||
|
800, 1000, 1500, 2000, 2500
|
109х55х197
|
||||||
|
ТТ-0,66-ТЛ
У3, Т3 |
I
|
5, 10, 20, 30, 50, 75, 100, 150, 200, 300, 400, 600
|
5
|
0.5; 1
|
10
|
120х100х155
120х115х145 120х175х145 |
2,5
|
|
II
|
100, 200, 300, 400
|
—
|
2,5..40
|
||||
|
III
|
50, 100, 150, 200, 300
|
1
|
—
|
0,4
|
|||
|
ТТ-0,66-ТШС ОМ3
|
—
|
400, 600
|
5
|
1
|
40
|
120х110х126
|
2,8
|
|
I
|
800, 1000, 1500
|
120Х110х146
|
3,15
|
||||
|
II
|
120Х110х166
|
3,3
|
|||||
|
III
|
400
|
1
|
3
|
120Х110х146
|
3,15
|
||
|
600
|
120Х110х166
|
3,3
|
|||||
|
ТТ-0,66-ТКС ОМ3
|
I
|
5, 10, 20, 30, 50, 100, 150, 200, 300
|
5
|
1
|
5
|
180х60х122
|
1,9
|
|
II
|
5, 10, 20, 30, 50, 100, 200, 300
|
5
|
1
|
40
|
180х80х122
|
2,7
|
|
|
III
|
50, 100, 150, 200, 300
|
1
|
3
|
||||
|
ТТ-0,66-ТРС ОМ3
|
—
|
5
|
1
|
0,5
|
10
|
107х68х115
|
1,9
|
|
ТТ-0,66-ТКЛП ХЛ2
|
—
|
300
|
5
|
0,5
|
10
|
103,5х135х106
|
1,7
|
