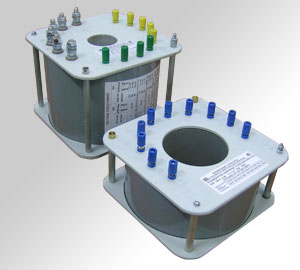

Трансформатор тока ТЛЛ-0,66
ТУ16 — 2007 ОГГ.671 231.058ТУ
Назначение
Трансформаторы тока измерительные лабораторные ТЛЛ-0,66 предназначены для использования в цепях переменного тока с номинальным напряжением до0,66 кВ частотой 50 Гц при электрических измерениях и поверке средств измерений.
Трансформаторы изготавливаются в исполнении УХЛ категории размещения 4.2по ГОСТ 15150-69 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающего воздуха при эксплуатации от плюс 1 до плюс 35 °С;
- при хранении от плюс 50 до минус 60 °С;
- относительная влажность воздуха 80% при 25 °С без конденсации влаги;
- окружающаясреда -невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);
- положение трансформатора в пространстве — на горизонтальной плоскости.
Трансформатор выполнен в виде опорной конструкции.
Корпус трансформатора выполнен из литой изоляции. Она является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.
Конструкция трансформатора предусматривает возможность закрепления трансформатора болтами М10, вворачивающимися во втулки, расположенные на нижней опорной поверхности.
Таблица 1. Технические данные
|
Наименование параметра |
Значение |
| Номинальное напряжение, кВ |
0,66 |
| Наибольшее рабочее напряжение, кВ |
0,8 |
| Номинальная частота, Гц |
50 |
| Номинальныйвторичный ток, А |
5 |
| Номинальная вторичная нагрузка с коэффициентом мощности соs φ = 1,В×А |
5 |
| Класс точности: |
0,05 или 0,1 |
| Продолжительность непрерывной работы, не более: |
|
| час (ТЛЛ-0,66-2) |
8 |
| мин (ТЛЛ-0,66-3) |
20 |
| Отношение продолжительности непрерывной работы к длительности нерабочего интервала |
1 |
Таблица 2. Номинальный первичный ток
|
Трансформатор |
Номинальный первичный ток, А |
Масса, кг |
|
ТЛЛ-0,66-1 |
1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; |
9,5 |
| ТЛЛ-0,66-2 (в литом исполнении) |
600; 750; 800; 1000; 1200; 1500; 2000 |
5,3 |
|
ТЛЛ-0,66-2 |
600; 750; 800; 1000; 1200; 1500; 2000; 3000 |
5,5 |
|
ТЛЛ-0,66-3 |
3000; 4000; 5000; 6000; 8000; 10000 |
8,5 |
Таблица соединений ТЛЛ-0,66-1
| I1Н, А | Первичная обмотка | Вторичная обмотка | |||||
| Кол. витк. | Маркировка | кол. витк. | Маркировка | ||||
| Начало | Конец | Начало | Конец | ||||
| 1 | 300 | Л3-Л7 | 60 | И1 | И2 | ||
| 1,5 | 200 | Л3-Л4 | |||||
| 2 | 80 | И1 | И3 | ||||
| 2,5 | 100 | И1 | И4 | ||||
| 3 | 100 | Л4-Л7 | 60 | И1 | И2 | ||
| 4 | 80 | И1 | И3 | ||||
| 5 | 100 | И1 | И4 | ||||
| 7,5 | 40 | Л5-Л6 | 60 | И1 | И2 | ||
| 10 | 80 | И1 | И3 | ||||
| 15 | 20 | Л6-Л7 | 60 | И1 | И2 | ||
| 20 | 80 | И1 | И3 | ||||
| 25 | 100 | И1 | И4 | ||||
| 30 | 10 | Л8-Л13 (предварительно установить перемычку между Л10 и Л11) |
60 | И1 | И2 | ||
| 40 | 80 | И1 | И3 | ||||
| 50 | 100 | И1 | И4 | ||||
| 75 | 4 | Л8-Л10 (предварительно установить перемычки между Л9 и Л11) |
60 | И1 | И2 | ||
| 60 | 5 | Л8-Л10 (предварительно установить перемычки между Л8 и Л11, Л10 и Л13) | |||||
| 80 | 80 | И1 | И3 | ||||
| 100 | 100 | И1 | И4 | ||||
| 150 | 2 | Л8-Л9 (предварительно установить перемычки между Л8 и Л11, Л9 и Л12) |
60 | И1 | И2 | ||
| 200 | 80 | И1 | И3 | ||||
| 250 | 100 | И1 | И4 | ||||
| 300 | внешняя обмотка | 1 | Л1-Л2 | 60 | И1 | И2 | |
| 400 | 80 | И1 | И3 | ||||
| 500 | 100 | И1 | И4 | ||||
