Назначение и область применения

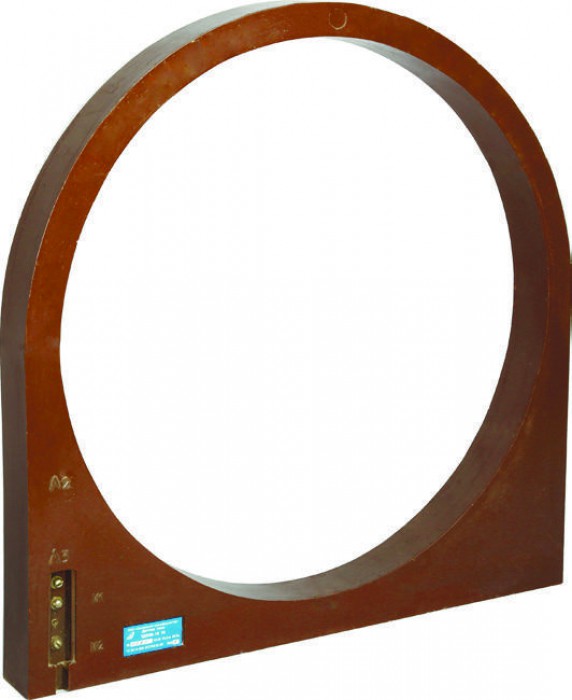

Датчик тока трансформаторный типа ТДЗЛВ-10 в комплекте с устройством УСЗ-ЗС предназначен для поиска поврежденной воздушной линии электропередачи напряжением 6-10 кВ (СП ВЛ-1Ф) с однофазным замыканием в сети с изолированной и компенсированной нейтралью.
Данная система позволяет максимально приблизиться к идеальной форме определения достоверности результатов поиска воздушной линии с однофазным замыканием. Это достигается использованием следующих трех способов поиска: по величине емкостного тока, по направлению емкостного тока и по величине искажения формы синусоидальной кривой.
Датчик может устанавливаться на любую отходящую ЛЭП номинальным током до 1000 А включительно.
Климатическое исполнение У, категория размещения 3 по ГОСТ 12150.
Технические параметры
|
Параметр |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальная частота, Гц |
50 |
|
Первичный ток однофазного замыкания, не более, А |
30 |
|
Номинальный первичный ток, не более, А |
5 |
|
Номинальный вторичный ток, мА, при I1=3 А I1=5 А |
20 (20%) |
