Номинальное напряжение сети, кВ |
110 |
|
Наибольшее рабочее напряжение сети, кВ |
126 |
|
Допустимая величина механической нагрузки на вводы от тяжения проводов, Н, не менее |
1000 |
|
Масса трансформатора, кг |
400 |
|
Масса масла, кг |
95 |
|
Верхнее рабочее значение температуры окружающего воздуха, °С |
+40 |
|
Нижнее рабочее значение температуры окружающего воздуха, °С |
-60 |
|
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
|
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
|
Толщина стенки гололеда, мм |
20 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
|
Высота установки над уровнем моря, м |
1000 |
|
Сейсмостойкость по шкале MSK, не менее, балл |
9 |
|
Кратковременное (одноминутное) испытательное напряжение промышленной частоты 50 Гц в сухом состоянии и под дождем, кВ |
200 |
|
Испытательное напряжение полного грозового импульса, кВ |
450 |
|
Вид внутренней изоляции |
Маслобарьерная |
|
Тип внешней изоляции |
Фарфор |
|
Удельная длина пути утечки внешней изоляции по ГОСТ 9920, не менее, см/кВ |
2,0; 25 |
|
Уровень частичных разрядов, пКл |
<10 |
|
Гарантийный срок эксплуатации, месяцев |
36 |
|
Срок службы, не менее, лет |
30 |
|
Комплект поставки |
1.Трансформатор 2. Руководство по экс. (2 шт.) и паспорт |
|
Условия транспортирования по ГОСТ 23216 |
С |
|
Условия хранения по ГОСТ 15150/срок хранения (лет) |
8/1 |
Warning: sprintf(): Too few arguments in /home/aqq16182/farforelectro.ru/wp-content/themes/electro/woocommerce/single-product/product-image.php on line 43

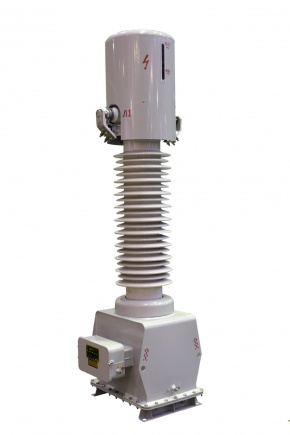

Масляный трансформатор тока ТБМО — 110
Герметичные масляные трансформаторы ТБМО разрабо¬таны специально для АИИС КУЭ и отличаются от всех оте¬чественных и зарубежных аналогов сочетанием высокой термической и динамической стойкости при относительно малых номинальных токах обмотки для коммерческого уче¬та класса 0,2S, а также сниженной массой.
Трансформаторы являются масштабными преобразовате¬лями тока и предназначены для формирования сигналов приборам измерения и защитным электрическим устро¬йствам в электрических сетях переменного тока частоты 50Гц с глухо заземленной нейтралью.
Трансформатор предназначен для работы на открытом воз¬духе в районах с умеренным и холодным климатом. Трансформатор имеет одноступенчатую конструкцию. Он состо¬ит из активной части, помещенной в металлический корпус с трансформаторным маслом марки ГК либо NYNAS Nytro 11GX.
Трансформаторы сертифицированы. Декларация о соот¬ветствии РОСС RU.ME65.Д00446. Свидетельство об утверждении типа RU.С.34.004.А №42102, внесены в Госуда¬рственный реестр средств измерений под № 23256-11. Диплом»ЛЭП -2003 «Первое место в конкурсе на лучший экспо¬нат в номинации «Электротехническое оборудование для под¬станций».
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Параметры устройства
