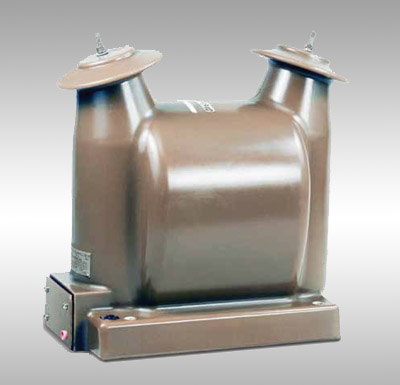

Силовые однофазные трансформаторы ОЛ-10
ТУ16 — 98 ОГГ.670 121.008 ТУ
Назначение
Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР), а также других потребителей в электрических сетях 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 1 по ГОСТ 15150.
Рабочее значение температуры воздуха при эксплуатации — от минус 60°С до плюс 50°С для исполнения «УХЛ1» и от минус 10°С до плюс 50°С для исполнения «Т1».
Высота установки над уровнем моря — не более 1000 м.
Длина пути утечки III по ГОСТ 9920-89.
Рабочее положение — вертикальное.
Таблица 1. Технические характеристики
|
Наименование параметра |
Значение для типов ОЛ |
|
|
10/6 |
10/10 |
|
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, В |
6,3 |
10,5 |
|
Номинальное напряжение вторичной обмотки, В х — а1 |
218 |
|
|
Номинальная частота, Гц |
50 |
|
|
Номинальная мощность, ВА |
10000 |
|
|
Ток холостого хода, %, не более |
35 |
|
|
Потери холостого хода, Вт, |
100 |
|
|
Напряжение короткого замыкания, % |
6,5 |
|
|
Потери короткого замыкания, Вт, |
290 |
|
|
Масса, кг |
150 |
|
