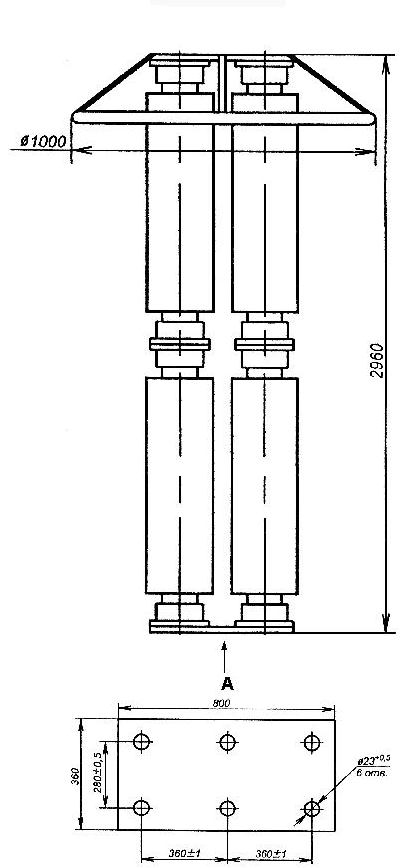

| Рис. |
Длина пути утечки, см |
Масса, кг |
Тип изолятора |
|
| ШО -330 I-5 УХЛ 1 |
580 |
678 |
С8-1300 I -М |
|
| ШО-330 II -5УХЛ1 |
800 |
763 |
С8-1300 II -М |
| Рис. |
Длина пути утечки, см |
Масса, кг |
Тип изолятора |
|
| ШО -330 I-6 УХЛ 1 |
580 |
684 |
С8-1300 I -М |
|
| ШО-330 II -6 УХЛ1 |
800 |
768 |
С8-1300 II -М |
Номинальное напряжение — 330 кВ
Наибольшее рабочее напряжение — 362 кВ
Одноминутное испытательное напряжение 50 Гц — 560 кВ
Испытательное напряжение грозового импульса — 1175 кВ
Испытательное напряжение коммутационного импульса — 950 кВ
Допустимое тяжение:
— для крепления проводов — 1.48 кН
— для контактов разъединителей — 1.48 кН
— для ВЧ заградителей — 0.49 кН
