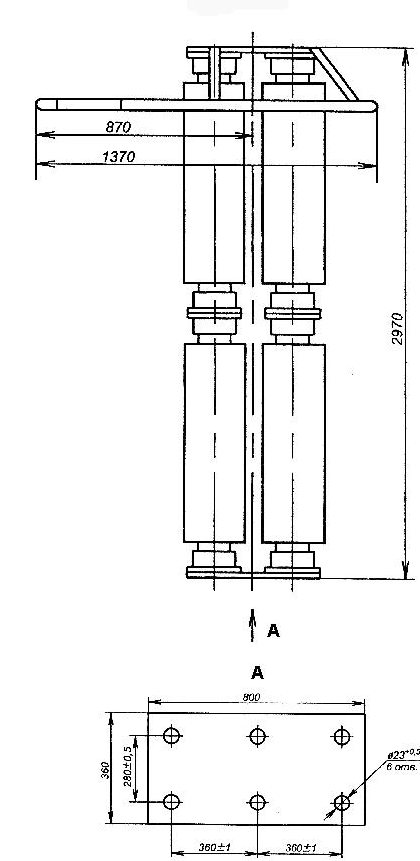

| Рис. |
d провода, мм |
Длина пути утечки, см |
Масса, кг |
Тип изолятора |
|
| ШО -330 I-1 УХЛ 1 |
24.1 |
580 |
332 |
С8-1300 I -М |
|
| ШО-330 II -1УХЛ1 |
24.1 |
800 |
364 |
С8-1300 II -М |
|
| ШО -330 I-2 УХЛ 1 |
27.7; 30.6; 33.2 |
580 |
322 |
С8-1300 I -М |
|
| ШО-330 II -2 УХЛ1 |
27.7; 30.6; 33.2 |
800 |
364 |
С8-1300 II -М |
| Рис. |
d провода, мм |
Длина пути утечки, см |
Масса, кг |
Тип изолятора |
|
| ШО -330 I-3 УХЛ 1 |
45 |
580 |
325 |
С8-1300 I -М |
|
| ШО-330 II -3 УХЛ1 |
45 |
800 |
367 |
С8-1300 II -М |
|
| ШО -330 I-4 УХЛ 1 |
59 |
580 |
328 |
С8-1300 I -М |
|
| ШО-330 II -4 УХЛ1 |
59 |
800 |
370 |
С8-1300 II -М |
Номинальное напряжение — 330 кВ
Наибольшее рабочее напряжение — 362 кВ
Одноминутное испытательное напряжение 50 Гц — 560 кВ
Испытательное напряжение грозового импульса — 1175 кВ
Испытательное напряжение коммутационного импульса — 950 кВ
Допустимое тяжение:
— для крепления проводов — 1.48 кН
— для контактов разъединителей — 1.48 кН
— для ВЧ заградителей — 0.49 к
