Межповерочный интервал — 16 лет.

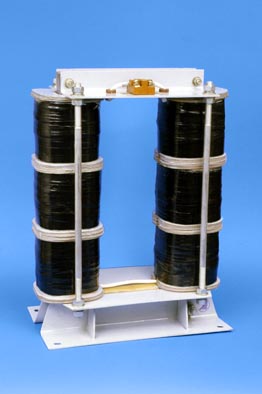

Шинные трансформаторы тока ТНШ-0,66
ТУ16 — 2011 ОГГ.671 230.001ТУ
взамен
ТУ16 — 2005 ОГГ.671 231.057ТУ
Назначение
Трансформаторы предназначены для передачи сигнала устройствам защиты и управления в электроустановках частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы изготавливаются в исполнении «У» или «Т» категории 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды: при эксплуатации — от минус 45°С до плюс 50°С для исполнения «У» и от минус 10°С до плюс 55°С для исполнения «Т»;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение — вертикальное.
Таблица 1. Технические данные
| Название параметра |
Норма |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,8 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Номинальный первичный ток, А | 15000, 25000 |
| Класс точности | 10Р* |
| Номинальная вторичная нагрузка с коэффициентом мощности cos φ = 0,8, В•А |
50 |
| Кратность трехсекундного тока термической стойкости | 2,2 |
| Номинальная предельная кратность | 2 |
Примечание:
*) При отсутствии влияния соседних фаз и обратной шины «родной» фазы — погрешность трансформатора может соответствовать классу точности 0,5.
Таблица 2
| Тип трансформатора |
Номинальный первичный ток,А |
Размеры, мм |
Масса, кг
|
|||||||||
| А | A1 | A2 | H | H1 | L | L1 | B | B1 | С | |||
|
ТНШ-0,66 У3, Т3 |
15 000 |
320 | 120 | 46 | 480 | 370 | 366 |
115 |
208 |
166 |
70 | 52 |
|
ТНШ-0,66 У3, Т3 |
25 000 | 380 | 170 | 70 | 770 | 610 | 498 | 170 | 236 | 180 |
100 |
170 |
