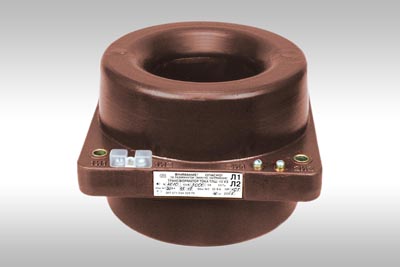

Шинные трансформаторы тока ТЛШ-10
ТУ16 — 2011 ОГГ.671 230.001ТУ
взамен
ТУ16 — 2003 ОГГ.671 234.028ТУ
Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.
Трансформаторы изготовлены в климатическом исполнении «У» или «Т» категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:
- температура окружающего воздуха — от минус 45°С до плюс 55°С для исполнения «У3» и от минус 10°С до плюс 60°С для исполнения «Т3»;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение — любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов ().
Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш!
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Трансформатор может комплектоваться адаптационной плитой позволяющей устанавливать его вместо старых трансформтаоров типа ТПШФА10, ТПШЛ-10, ТПШФА-10 и других.
Патентная защита
Патент на промышленный образец № 50675.
Таблица 1. Технические данные.
| Наименование параметра |
Значения | |||||||||||||
| Номинальный первичный ток, А |
||||||||||||||
| 1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
6000 |
||||||||
| Номинальноенапряжение, кВ | 10 или 11 | |||||||||||||
| Наибольшее рабочее напряжение, кВ | 12 | |||||||||||||
| Номинальная частота, Гц | 50 или 60 | |||||||||||||
| Номинальный вторичный ток, А | 1; 5 | |||||||||||||
| Число вторичных обмоток, шт. | 2, 3, 4 или 5* | 2 | 3 | 2 | 3 | 2 | ||||||||
| Номинальный класс точности вторичной обмотки: для измерений
для защиты |
0,2; 0,2S; 0,5; 0,5S | |||||||||||||
| 5P; 10P | ||||||||||||||
| Номинальная нагрузка вторичной обмотки при cos φ = 0,8, ВА, для измерений в классе 0,2; 0,2S; 0,5; 0,5S |
20 | |||||||||||||
| для защиты: в классе 5Р
в классе 10Р |
30 | 20 | ||||||||||||
| 30 | ||||||||||||||
| Номинальная предельная кратность обмоток для защиты, не менее: в классе 5Р в классе 10Р |
8 | 11 | 11 | 15 |
10 18 |
11 |
10 18 |
8 | 12 | |||||
| Тресекундный ток термической стойкости, кА | 31,5 | 140 | 175 | |||||||||||
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более: в классе точности 0,5 в классе точности 0,2; 0,5S в классе точности 0,2S |
11 4 4 |
14 5 5 |
16 16 6 |
19** | 14 | 10 | 14 | |||||||
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
42
75
|
|||||||||||||
* Возможно изготовления пятиобмоточного, параметры согласовываются при заказе.
** Для исполнения ТЛШ-10-5 номинальный коэффициент безопасности не более 6
Таблица 2.
| Тип трансформатора | Номинальный первичный ток, А | Размеры, мм | Масса, кг, max |
Рис. | |||||||||
| A | B | C | D | E | F | H | K | L | M | ||||
| ТЛШ-10
ТЛШ-10-2* |
1000, 1500, 2000, 3000 | 280 | 230 | 290 | 262 | 25 | 39 | 204 | 38 | 102 | 130 | 26 | 1 |
| 4000, 5000, 6000 | 320 | 270 | 330 | 310 | 30 | 80 | 210 | 130 | 150 | 31 | |||
| ТЛШ-10-1 ТЛШ-10-1-2* |
1000, 1500, 2000, 3000 | 280 | 230 | 290 | 262 | 25 | 39 | 235 | 70 | 102 | 130 | 2 | |
| 4000, 5000 | 320 | 270 | 330 | 310 | 30 | 80 | 210 | 38 | 130 | 150 | 3 | ||
| ТЛШ-10-5-2* ТЛШ-10-5 |
1000; 1500; 2000; 3000 | 280 | 230 | 290 | 262 | 25 | 39 | 300 | 130 | 102 | 130 | 43 | 4 |
| ТЛШ-10-5-5 | 5 | ||||||||||||
Примечание:
*) ТЛШ-10-2 поставляются с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.
Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТЛШ-10
|
Тип трансформатора |
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
||||||||
|
ТЛШ-10 |
1000/5 |
28 |
24 |
18 |
14 |
12 |
8 |
7 |
5,5 |
|
1500/5 |
29 |
26 |
21 |
17 |
14,5 |
11 |
9 |
8 |
|
|
2000/5 |
30 |
27 |
22 |
19 |
16,5 |
10,5 |
10 |
9 |
|
|
3000/5 |
31 |
26 |
23 |
21 |
19 |
15 |
13 |
12 |
|
|
ТЛШ-10 |
4000/5 |
34 |
27 |
24 |
21,5 |
19,5 |
18 |
14,5 |
12,5 |
|
5000/5 |
22,5 |
21 |
19,5 |
19 |
14 |
13 |
|||
|
ТЛШ-10-1 |
4000/5 |
26 |
20,5 |
17,5 |
15,5 |
14 |
11 |
9,5 |
8,5 |
Таблица 3. Основные технические характеристики трансформатора тока ТЛШ-10-6 (7)
|
Наименование параметра |
Номинальный первичный ток, А |
|||||||
|
ТЛШ-10-6.1-4 |
ТЛШ-10-6.1-5 |
ТЛШ-10-6.1-4 |
ТЛШ-10-6.1-5 |
ТЛШ-10-6.1-6 |
||||
| Номинальный первичный ток, А |
1000 |
1500; |
2500; 3000 |
4000; 5000 |
||||
| Номинальное напряжение, кВ |
10 |
|||||||
| Наибольшее рабочее напряжение, кВ |
12 |
|||||||
| Номинальная частота переменного тока, Гц |
50 |
|||||||
| Номинальный вторичный ток, А |
1; 5 (5)** |
|||||||
| Количество вторичных обмоток, шт. |
4 |
4 |
5 |
4 |
5 |
6 |
||
| Класс точности вторичных обмоток по ГОСТ 7746:
для измерений для защиты |
0,2S; 0,2; 0,5S; 0,5; 1 5Р; 10Р |
|||||||
| Номинальная вторичная нагрузка, В×А, вторичных обмоток: для измерений в классах точности: |
||||||||
|
0,2S; 0,2; |
при cos φ = 1 |
1; 2; 2,5 |
||||||
| при cos φ = 0,8 (нагрузка индуктивно-активная) |
3; 5; 10; 15; 20; 25; 30; 50 (20)** |
|||||||
| для защиты в классах точности: | ||||||||
|
5Р |
при cos φ = 0,8 (нагрузка индуктивно-активная) |
3; 5; 10; 15; 20; 25; 30; 50 (30)** |
3; 5; 10; 15; 20; 30; 50 (20)** |
|||||
|
10Р |
3; 5; 10; 15; 20; 25; 30; 50 (30)** |
|||||||
| Номинальная предельная кратность вторичной обмотки для защиты, не менее, в классах точности: |
|
|||||||
|
5Р |
8 |
11 |
15 |
10 |
11 |
8 |
||
|
10Р |
18 |
|||||||
| Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, кА
1000, 1500, 2000, 2500, 3000 4000 5000 |
50 140 175 |
|||||||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности: | ||||||||
|
0,2S; 0,2; 0,5S; |
10 |
14 |
10 |
|||||
|
0,5 |
10 |
14 |
||||||
| Масса max, кг |
52 |
|||||||
Примечание — * ТЛШ-10-6.5-4(5;6), ТЛШ-10-7.5-4(5;6) исполнение с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.
** В скобках указаны стандартные параметры
Пример обозначения:
ТЛШ-10-6.1-4
6 – габарит трансформатора, с крестообразным проходным окном, 7 — с круглым проходным отверстием
1 – базовое конструктивное исполнение.
4 – количество вторичных обмоток.
Трансформатор может комплектоваться адаптационной плитой, позволяющей устанавливать его вместо старых трансформаторов.
| Заменяемый ТТ (номинальный первичный ток, А) | Плита адаптирована для ТТ (номинальный первичный ток, А) | Номер плиты для внесения в заказ |
| ТПШФА10 (2000) | ТЛШ-10-1 (2000) | плита 5 |
| ТПШЛ-10 (4000, 5000) | ТЛШ-10, ТЛШ-10-1 (4000, 5000) | плита 6 |
| ТПШФА-10 (2000-5000) | ТЛШ-10, ТЛШ-10-1 (4000, 5000) | плита 7 |

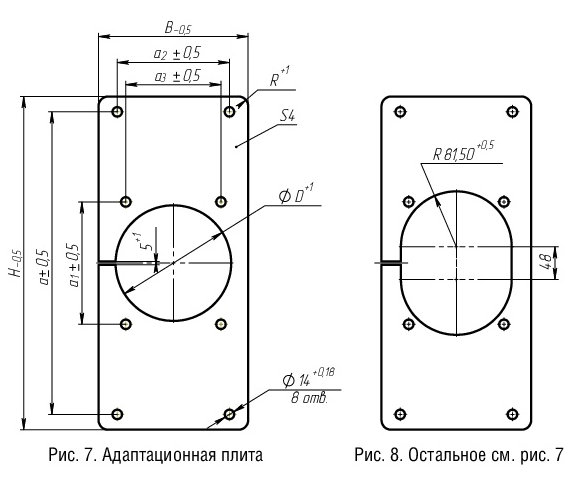

Типразмеры адаптационных плит
| Номер плиты | D, mm | H, mm | B, mm | a, mm | a1, mm | a2, mm | a3, mm | R, mm | Масса, кг | Рис. |
| плита 5 | 276 | 360 | 526 | 240 | 230 | 482 | 230 | 25 | 4,0 | 7 |
| плита 6 | 320 | 350 | 430 | 280 | 270 | 370 | 270 | 2,1 | ||
| плита 7 | 360 | 526 | 240 | 482 | 3,3 |
