Назначение
Разъединители внутренней установки типа РРЧЗ—20/6300МУЗ предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, а также для оперативного присоединения обратимого агрегата, пускаемого в насосный режим, к пусковому устройству — тиристорному преобразователю частоты на гидроаккумулирующих электростанциях.
Конструкция

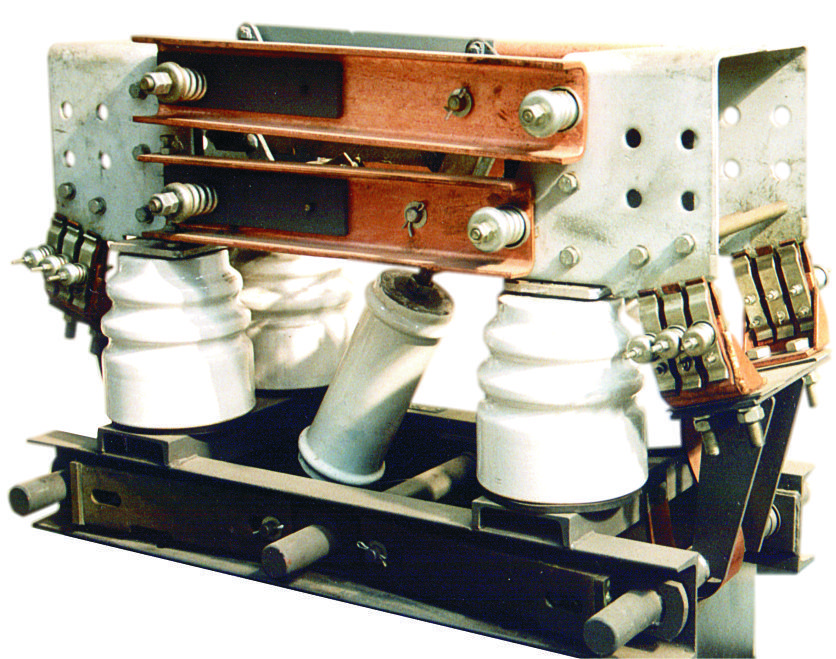

По конструкции разъединители вертикально-рубящего типа. Состоят из цоколя, опорных изоляторов, контактной системы, заземлителей. На цоколе расположен приводной вал с рычагами, предназначенный для оперирования контактными ножами. При наличии заземлителей на цоколе ближайшего к приводу разъединителя устанавливается механическая блокировка, препятствующая включению заземлителей при включенных главных ножах и наоборот.
Изоляция разъединителей состоит из четырех опорных изоляторов и тягового изолятора.
Контактная система разъединителей состоит из двух неподвижных контактов и подвижных контактных ножей.
Заземлители состоят из двух медных уголков с ламелями. Контактное давление в осевом и разъемном контактах главных ножей и ламельных контактах заземлителей осуществляется пружинами.
Технические характеристики
| Параметры | РРЧЗ–20/6300 МУЗ | |
|
Номинальное напряжение, кВ |
20 | |
|
Наибольшее рабочее напряжение, кВ |
24 | |
|
Номинальный ток, А |
6300 Норма при расстоянии между полюсами, мм |
|
|
Ток электродинамической стойкости, кА |
700 | 800 |
|
Ток термической стойкости, кА |
200 | 250 |
|
Время протекания тока термической стойкости, с — для главных ножей — для заземлителей |
80 3 1 |
100 3 1 |
|
Масса, кг |
222 | |
|
Гарабитные размеры, мм |
1490 520 1040 |
|
