Назначение
Разъединители серии РЛНД—10 предназначены для включения и отключения обесточенных участков цепи высокого напряжения, а также заземления отключенныхучастков при помощи стационарных заземлителей.
Конструкция

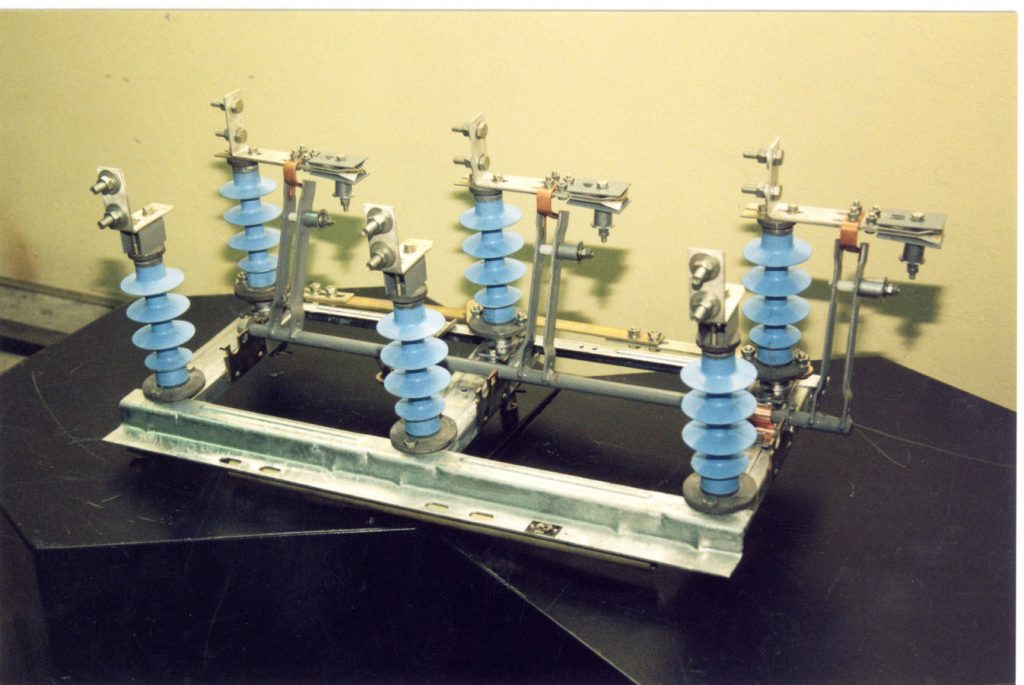

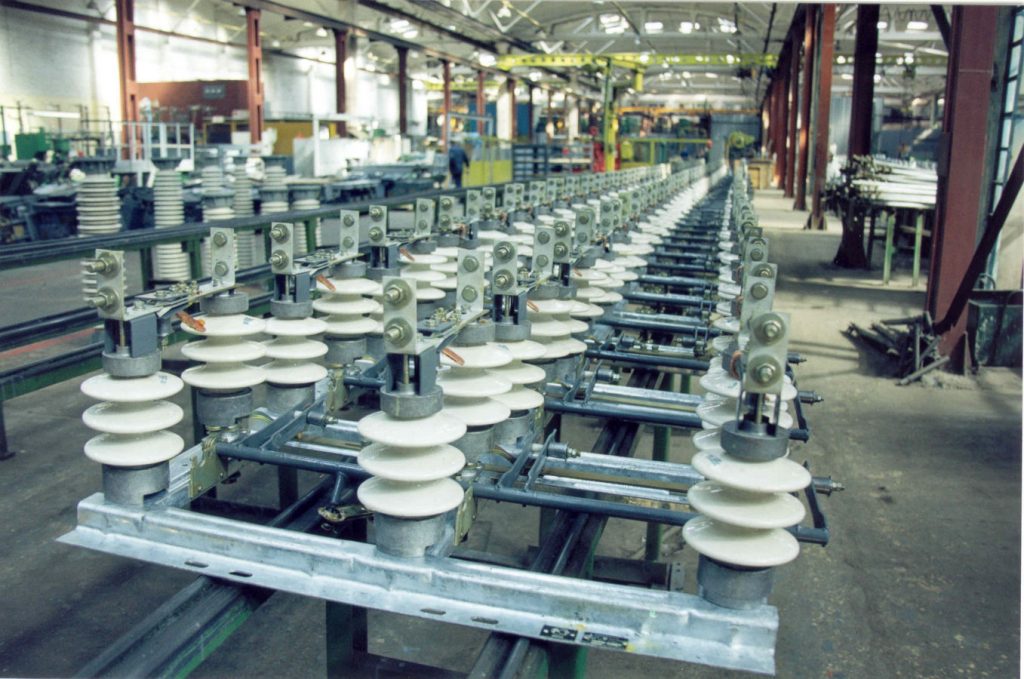

Разъединитель серии РЛНД — 10 выполнен в виде трехполюсного, двухполюсного или однополюсного аппарата горизонтально—поворотного типа, каждый полюс которого имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.
Разъединитель имеет один или два стационарных заземлителя.
Размыкаемые соединения главного и заземляющего контуров осуществляются через ламельные контакты, контактное нажатие в которых создается пружинами.
Все стальные части разъединителей имеют покрытие горячим и термодиффузионным цинком, токоведущий контур выполнен из меди покрытой оловом, что обеспечивает высокую коррозионную стойкость и не требует восстановления покрытия до 30 лет эксплуатации.
В трущихся узлах цоколя разъединителя применены втулки из антифрикционного материала, не требующие смазки в течение всего периода эксплуатации и позволяющие снизить усилие на рукоятке привода при оперировании разъединителем. Причем это усилие остается неизменно низким в течение всего срока службы разъединителя, что исключает одну из основных причин электротравматизма обслуживающего персонала.
Разъединители на базе полимерных изоляторов отличаются повышенной надежностью при тяжелых условиях эксплуатации — в загрязненных районах (удельная поверхностная проводимость слоя загрязнения до 30 мкСм), при вибрациях и сейсмовоздействиях до 9 баллов по шкале MSK—64.
Предусмотрено также специальное исполнение разъединителя РЛНДС—I— 10.1У/400УХЛ1, обеспечивающего как ручное, так и дистанционное электродвигательное управление главными ножами в районах с повышенным гололедообразованием до 22 мм. Эти разъединители поставляются с комплектом металлоконструкций для монтажа их на железобетонной опоре соединительными элементами, полностью исключающими сварочные работы при монтаже комплекса «разъединитель- привод».
Технические характеристики
|
Наименование |
РЛНДС–I–10.IV/400 УХЛ1 | РЛНД–I–10/200 УХЛ1 | РЛНД–I–10Б/200 УХЛ1 | РЛНД–I–10.IV/200 УХЛ1 | РЛНД–I–10/400 УХЛ1 | РЛНД–I–10/400 УХЛ1 | РЛНД–I–10Б/400Н УХЛ1 | РЛНД–10.IV/400Н УХЛ1 | РЛНД–I–10Б.IV/400Н УХЛ1 | РЛНД–10Б/630 УХЛ1 |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Номинальный ток, А |
400 |
200 |
200 |
200 |
400 |
400 |
400 |
400 |
400 |
630 |
|
Ток термической стойкости, кА |
10 |
6,3 |
6,3 |
6,3 |
10 |
10 |
10 |
10 |
10 |
12,5 |
|
Ток электродинамической стойкости, кА |
25 |
15,75 |
15,75 |
15,75 |
25 |
25 |
25 |
25 |
25 |
31,5 |
|
Время протекания тока термической стойкости, с — для главных ножей — для заземлителей |
3 1 |
3 1 |
3 1 |
3 1 |
3 1 |
3 1 |
3 1 |
3 1 |
3 1 |
3 1 |
|
Длина пути утечки внешней изоляции, см |
30 |
22 |
30 |
30 |
22 |
30 |
30 |
30 |
30 |
30 |
|
Допустимое тяжение провода, Н |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
Масса, кг |
48 |
38 |
42 |
38 |
38 |
41 |
42 |
40 |
38 |
50 |
|
