РЛК-10 (УХЛ1) Разъединители линейные качающегося типа

Назначение

Разъединитель предназначен для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных сетей.

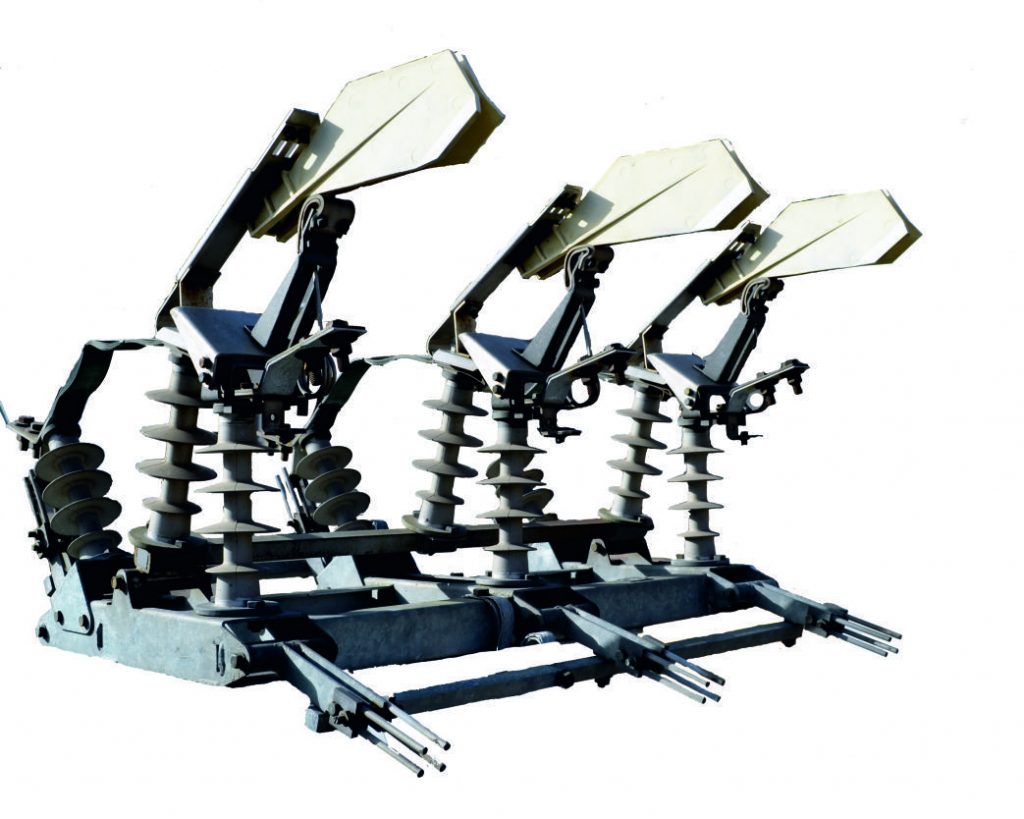

Разъединитель специального назначения РЛКВ—С-10.IV/400УХЛ1 (с дугогасительной системой) предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также для отключения токов нагрузки до 50 А, токов холостого хода трансформаторов и зарядных токов и зарядных токов воздушных и кабельных линий до 10 А.

Конструкция

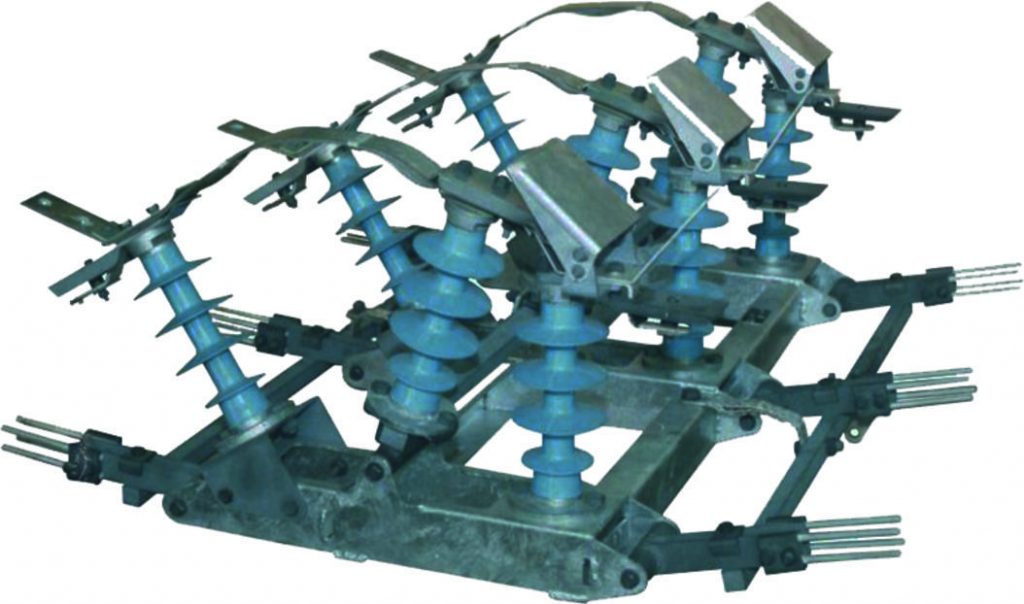

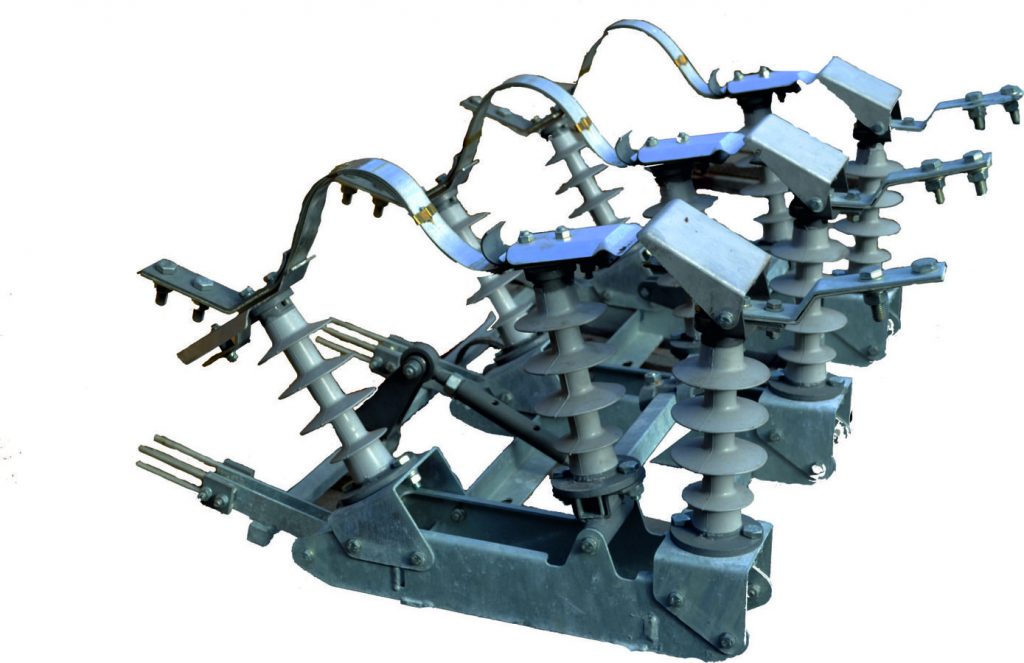

Разъединитель качающегося типа. Рама повышенной жесткости. Изоляци выполнена с использованием полимерной изоляции с оболочкой из кремнийорганической резины. Изоляция имеет IV степень загрязнения по ГОСТ 9920 (удельная проводимость слоя загрязнения не менее 30 мкСм).

Основания подвижных колонок выполнены в виде пары: ось из нержавеющей стали, втулка из полиамида, что не требует смазки в процессе всего срока эксплуатации (30 лет).

Имеется жесткая связь между подвижными колонками всех полюсов (3-х или 2-х) для управления главными ножами, а также между заземлителями.

Все остальные части разъединителя, в том числе и крепеж, имеют стойкое антикоррозийное покрытие горячим и термодиффузионным цинком на весь срок службы.

На каждом полюсе разъединителя установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать допонительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД—10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах, что исключает схлестывание проводов и их излом, как это наблюдалось при работе РЛНД—10.

Токоведущая часть главного контура выполнена из меди с покрытием гальваническим оловом, что исключает окисление контактов в разъемном контакте и неподвижных соединениях. Токоведущая часть между контактом, установленным на подвижном изоляторе, и дополнительным неподвижным изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент, покрытых гальваническим оловом. Это обеспечсивает надежный контакт без окисления в неподвижном контактном соединении, а также отсутствие излома при оперировании разъединителем при количестве более 10 000 циклов «вкл.-откл.».

Контакное давление в разъемном контакте токоведущего контура обеспечивается с помощью пластинчатых пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.

Вращение заземлителя происходит в поворотных основаниях, выполненных в виде пары: ось из нержавеющей стали — полиамидная втулка.

Управление разъединителем производится приводом с вертикальным движением рукояток, при этом в рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.

Связь между разъединителем и приводом выполнена из стальной трубы, покрытой горячим цинком с установленным на обоих концах шарнирами с вкладышем, залитым в полиамиде, что не требует смазки на весь период эксплуатации.

Контактные части разъемных контактов, как главного, так и заземляющего контура защищены кожухами, что обеспесивает работоспособность разъединителя при толщине корки льда до: 20мм — для разъединителей общего назначения, 10 мм — для разъединителей специального назначения.

Включение, как главных ножей, так и заземлителей, проивзодится в контакты, установленные на неподвижных изоляторах, до упора.

В разъединителе отсутствуют люфты при управлении приводом ввиду отсутствия промежуточных кинематических звеньев.

Вращение валов управления происходит во втулках, выполненных из полиамида, что также не требует смазки на весь срок службы.

В комплект постановки входят по заказу кронштейны для установки разъединителей на опоре, кронштейн для крепления привода на опоре, соединительные тяги «разъединитель-привод» для различной высоты установки (620 мм, 6500 мм, 6800 мм).

Управление разъединителем осуществляется ручным приводом серии ПР-7, также исполнение РЛК без заземляющих ножей имеет двигательное управление приводом ПДЖ—1.

Технические характеристики

Типоисполнения
