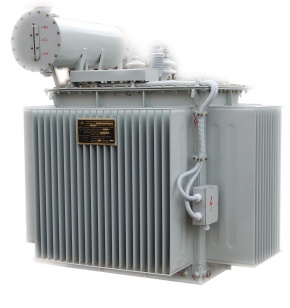

Реакторы управляемые дугогасящие однофазные с масляным охлаждением типа РУОМ используются в элек трических сетях 6 или 10 кВ с изолированной нейтралью в качестве заземляющего дугогасящего устройства с автоматической компенсацией емкостного тока замыкания на землю и предназначены для автоматической компенсации ёмкостных токов замыкания на землю; предотвращения переходов однофазных замыканий на землю в короткие замыкания электрической сети.
Применение реакторов обеспечивает трехкратное снижение количества замыканий на землю и полную их локализацию в случае пробоев изоляции повышенным напряжением. Обеспечивается сохранность электротехнического оборудования в случаях возникновения аварийных ситуаций и увеличение его срока службы. Срок окупаемости — 2 … 3 года.
Реакторы включаются между точкой заземления и выведенной нейтралью подстанционного трансформатора, а если на подстанции нет трансформатора с соединением обмоток “звезда с нейтралью”, то “искусственной нейтралью” — нейтралью заземляющего фильтра нулевой последовательности. Реакторы состоят из электромаг нитной части и тиристорного преобразователя, размещенных в общем маслонаполненном баке. Регулирование реактора (тока, мощности, индуктивности) осуществляется вручную или автоматически при помощи системы управления реактором типа САМУР (поставляется в комплекте с реактором). Система управления САМУР, которой комплектуется реактор, соответствует основным требованиям, заключающимся в автоматическом выполнении следующих функций:
• Распознавании нормального режима работы сети и режима замыкания на землю.
• Измерении емкости сети в нормальном режиме.
• Безинерционном выходе на режим компенсации емкостного тока при возникновении замыкания на землю.
Система автоматической настройки САМУР определяет ожидаемую величину емкостного тока замыкания на землю и вырабатывает командный сигнал, поступающий в преобразователь реактора РУОМ. При возникновении замыкания на землю реактор снижает ток в месте замыкания на землю до величины, близкой к нулю. Процесс настройки полностью автоматический, и при возникновении замыканий реактор переключается в режим компенсации без участия эксплуатирующего персонала. В нормальных режимах работы сети реактор РУОМ ненасыщен, что исключает возможность резонансных перенапряжений в нейтрали.
Широкий диапазон плавного регулирования при низком содержании гармоник в токе, высокая надежность, ремонтопригодность и простота эксплуатации, а также возможность применения в любых сетях — кабельных, воздушных и смешанных, в том числе совместно с дугогасящими катушками существующих типов — выгодно отличает реакторы серии РУОМ от известных других, что подтверждается многолетним опытом их работы в электрических сетях России, Белоруссии, Казахстана, Молдовы, Монголии и других стран. Количество таких устройств в сетях 6-10 кВ Вологды, Нижневартовска, Белорусских сетей и других регионов исчисляется десятками. В официальных отзывах эксплуатирующих организаций отмечается не менее чем двукратное снижение аварийности в режимах 033, практически полное исключение пожаров в кабельных сетях и повреждений высоковольтных электродвигателей.
По сравнению с альтернативным оборудованием — плунжерными дугогасящими реакторами отечественного или зарубежного производства — комплекс РУОМ (САМУР) наряду с возможностью плавной, точной и безинерционной настройки реактора в резонанс с текущим значением емкости сети имеет три основных преимущества:
• отсутствие механического привода и движущихся частей конструкции;
• возможность выявления поврежденного фидера токовыми защитами с кратковременной расстройкой компенсации, что исключает необходимость подключения резистора на дополнительную обмотку специальным коммутатором;
• отсутствие резонансных коммутационных перенапряжений в нормальных режимах за счет поддержания существенно большей индуктивности РУОМ до возникновения однофазного замыкания на землю по сравнению с резонансной в режиме замыкания.
Реакторы сертифицированы. Декларация о соответствии РОСС RU.ME65.Д00439.
По требованию заказчика возможно изготовление c другими характеристиками.
Технические характеристики реакторов управляемых однофазных
масляных серии РУОМ
|
Тип реактора
|
РУОМ-
190/11/√3
|
РУОМ-
190/6,6/√3
|
РУОМ-
300/11/√3
|
РУОМ-
300/6,6/√3
|
РУОМ-
480/11/√3
|
РУОМ-
480/6,6/√3
|
РУОМ-
840/11/√3
|
РУОМ-
840/6,6/√3
|
РУОМ-
1520/11/√З
|
|
Номинальное напряжение Uн, kB
|
11/√3
|
6,6/√3
|
11/√3
|
6,6/√3
|
11/√3
|
6,6/√3
|
11/√3
|
6,6/√3
|
11/√3
|
|
Наибольшее рабочее напряжение, кВ
|
12/√3
|
7,2/√3
|
12/√3
|
7,2/√3
|
12/√3
|
7,2/√3
|
12/√3
|
7,2/√3
|
12/√3
|
|
Диапазон непрерывного изменения значений тока, А
|
2,5÷30
|
4,2÷50
|
4÷48
|
6,6÷80
|
6,3÷76
|
10,5÷126
|
11÷132
|
18,3÷220
|
20÷240
|
|
Ток холостого хода, не более, А
|
2,5
|
4,2
|
4,0
|
6,6
|
6,3
|
10,5
|
11,0
|
18,3
|
20,0
|
|
Номинальный ток, А
|
25
|
42
|
40
|
66
|
63
|
105
|
110
|
183
|
200
|
|
Ток 2-х часовой нагрузки, А
|
30
|
50
|
48
|
80
|
76
|
126
|
132
|
220
|
240
|
|
Потери при номинальных токе, напряжении и частоте, не более, кВт
|
5,0
|
5,0
|
7,5
|
7,5
|
12,0
|
12,0
|
18,0
|
18,0
|
27,0
|
|
Потери в режиме холостого хода, не более, кВт
|
1,0
|
1,0
|
1,3
|
1,3
|
1,7
|
1,7
|
2,0
|
2,0
|
4,0
|
|
Коэффициент трансформации встроенного трансформатора тока, А/А
|
50/5
|
50/5
|
50/5
|
100/5
|
100/5
|
150/5
|
150/5
|
300/5
|
300/5
|
|
Частота сети, Гц
|
50(60)
|
|
Интервалы между включениями, не менее, ч
|
6
|
|
Общая годовая наработка, не более, ч
|
2920
|
|
Напряжение холостого хода на зажимах а, х сигнальной обмотки при номинальном напряжении, номинальном токе и на холостом ходу реактора, В
|
200 (+20, — 80)
|
|
Номинальный ток сигнальной обмотки, А
|
10
|
|
Напряжение короткого замыкания (обмотка высокого напряжения — сигнальная обмотка) Uk, не более, %
|
60
|
Система автоматическая микропроцессорная управления реактором (САМУР)
Система автоматическая микропроцессорная управления реактором (САМУР) предназначена для определения возможных емкостных токов при однофазном замыкании на землю в сетях 6 и10 кВ и для управления дугогасящим реактором РУОМ. Определение емкостных токов заключается в измерение емкостной проводимости контура нулевой последовательности сети на непромышленной частоте (поиск резонанса для известной индуктивности).
САМУР обеспечивает:
— постоянное измерение емкости сети и определение ожидаемого тока замыкания на землю;
— адаптивное подмагничивание для определения частоты резонанса с максимальной точностью при переменной емкости распределительной сети;
— быстрый вывод реактора на необходимый ток компенсации в момент замыкания на землю;
— коррекцию уставки тока во время замыкания в зависимости от напряжения на реакторе и от частоты напряжения сети;
— поддержание заданного тока реактора во время замыкания и управление индуктивностью реактора после погашения дуги;
— работу в ручном режиме с заданной уставкой тока;
— работу РУОМ при наличии параллельно подключенного неуправляемого (базового) реактора;
— параллельную работу двух РУОМ;
— измерение частоты резонанса в области выше 45 Гц с диагностикой состояния сети и предупреждением о необходимости увеличить или уменьшить ток базового реактора;
— простую установку на подстанции с применением специальных функций идентификации сети и базового реактора;
— коммуникацию с помощью шины связи RS 485 и протокола связи MODBUS;
— эффективную диагностику неисправностей и установление хронологии состояния системы.
|
Основные данные
|
|
|
Питание САМУР
|
2×9 В ± 20%, 50 Гц, 20 ВА
|
|
Питание преобразователя подмагничивания
|
Номинально 36 В, 50 Гц
Максимально 90 В, 50 Гц
|
|
Габаритные размеры
|
215x215x110 мм
|
|
Вес
|
2,9 кг
|
|
Температура окружающей среды
|
От +1°С до +40°С
|
|
Относительная влажность при 20 °С
|
Не выше 80%
|
|
Выходные сигналы
|
|
|
Выходной ток ГНЧ для сигнальной обмотки
|
0,6 А~
|
|
Максимальное напряжение на сигнальной обмотке
|
400 В~
|
|
Ток предварительного подмагничивания
|
0 — 5 А~
|
|
Аналоговый выход
|
0 — 10 В
|
|
Релейный выход
|
Номинальный ток контакта 8А/250В~ или
1 А/24В=, макс, напряжение на контакте 380
В~, срок службы 106 циклов (2А/250В~)
|
|
Входные сигналы
|
|
|
Датчик тока (РУОМ)
|
0-7 А~
|
|
Перегрузка входа
|
15 А~
|
|
Датчик напряжения (напр. тр-р НАМИ)
|
0-120 В~
|
|
Перегрузка входа
|
400 В ~
|
|
Цифровые входы для подключения контакта
|
Напряжение на контакте 20 — 30 В= ток ≥7 мА
|
|
Коммуникация
|
|
|
Интерфейс
|
RS 232 (RS 485), 19.2 кбит/с
|
|
Протокол связи
|
MODBUS
|
|
Регулирование
|
|
|
Точность определения частоты
|
0,1 Гц
|
|
Остаточная реактивная составляющая тока замыкания на землю
|
±5% но не более 5 А
|
Наладка и ввод в эксплуатацию управляемых однофазных масляных реакторов с блоком управления САМУР производится специализированной организацией ООО «Промышленные Системы Автоматики» по отдельному договору.
По вопросам наладки и обслуживания оборудования следует обращаться в вышеуказанную организацию по адресу: 127560, г.Москва, ул.Прянишникова, д.19А, стр.4, тел/факс (495) 508-80-77.
Гарантийные обязательства ОАО РЭТЗ «Энергия» на управляемые однофазные масляные реакторы с блоком управления САМУР, действительны только при условии наладки и ввода в эксплуатацию представителями ООО «Промышленные Системы Автоматики».
