Межповерочный интервал — 16 лет.

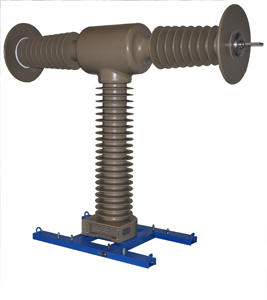

Опорные трансформаторы тока ТОЛ-110 III
ТУ16 — 2013 ОГГ.671 214.002 ТУ
Трансформаторы ТОЛ-110 III предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения 110 кВ.
Трансформаторы изготавливаются с литой изоляцией в климатических исполнениях «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150.
Длина пути утечки III по ГОСТ 9920.
Высота установки над уровнем моря — не более 1000 м.
Гарантийный срок эксплуатации — 3 (три) года со дня ввода трансформатора в эксплуатацию, но не более 3,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.
Таблица 1. Технические характеристики ТОЛ-110 III
|
Тип трансформатора и число катушек |
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Номинальная вторичная нагрузка при cos φ=0,8, В·А обмоток для |
Номинальная предельная кратность обмотки для защиты, не менее |
Ток электродинамической стойкости, кА |
Трехсекундный ток термической стойкости, кА |
||
|
измерения |
защиты |
|||||||
|
0,5S; 0,5 |
0,2S; 0,2; 0,5S; 0,5 |
5Р; 10Р |
||||||
|
ТОЛ-110 III-3; ТОЛ-110 III-4 |
100 |
5 или 1 |
3 |
— |
10 |
18 |
125 |
40* |
|
150 |
10 |
— |
10 |
20 |
||||
|
200 |
20 |
— |
15 |
20 |
||||
|
300 |
30 |
— |
25 |
20 |
||||
|
400 |
30 |
— |
30 |
20 |
||||
|
500 |
— |
30 |
30 |
20 |
||||
|
600 |
— |
30 |
30 |
20 |
||||
|
750 |
— |
30 |
30 |
20 |
||||
|
800 |
— |
30 |
30 |
20 |
||||
|
1000 |
— |
30 |
30 |
20 |
||||
|
1200 |
— |
30 |
30 |
20 |
||||
|
1500 |
— |
30 |
30 |
20 |
||||
|
2000 |
— |
30 |
30 |
20 |
||||
|
ТОЛ-110 III-5; ТОЛ-110 III-6 |
100 |
5 или 1 |
3 |
— |
5 |
20 |
125 |
40* |
|
150 |
10 |
— |
5 |
20 |
||||
|
200 |
20 |
— |
10 |
20 |
||||
|
300 |
30 |
— |
15 |
20 |
||||
|
400 |
30 |
— |
20 |
20 |
||||
|
500 |
— |
30 |
25 |
20 |
||||
|
600 |
— |
30 |
30 |
20 |
||||
|
750 |
— |
30 |
30 |
20 |
||||
|
800 |
— |
30 |
30 |
20 |
||||
|
1000 |
— |
30 |
30 |
20 |
||||
|
1200 |
— |
30 |
30 |
20 |
||||
|
1500 |
— |
30 |
30 |
20 |
||||
|
2000 |
— |
30 |
30 |
20 |
||||
Примечания
1. *Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную вторичную нагрузку.
2. Коэффициент безопасности приборов равен 10, при вторичной обмотке, замкнутой на номинальную вторичную нагрузку.
3. ТОЛ-110 III-3, ТОЛ-110 III-4 – трех и четырех катушечные трансформаторы тока; ТОЛ-110 III-5, ТОЛ-110 III-6 – пяти и шести катушечные трансформаторы тока.
4. По требованию заказчика возможно изготовление трансформаторов с другими техническими характеристиками.
