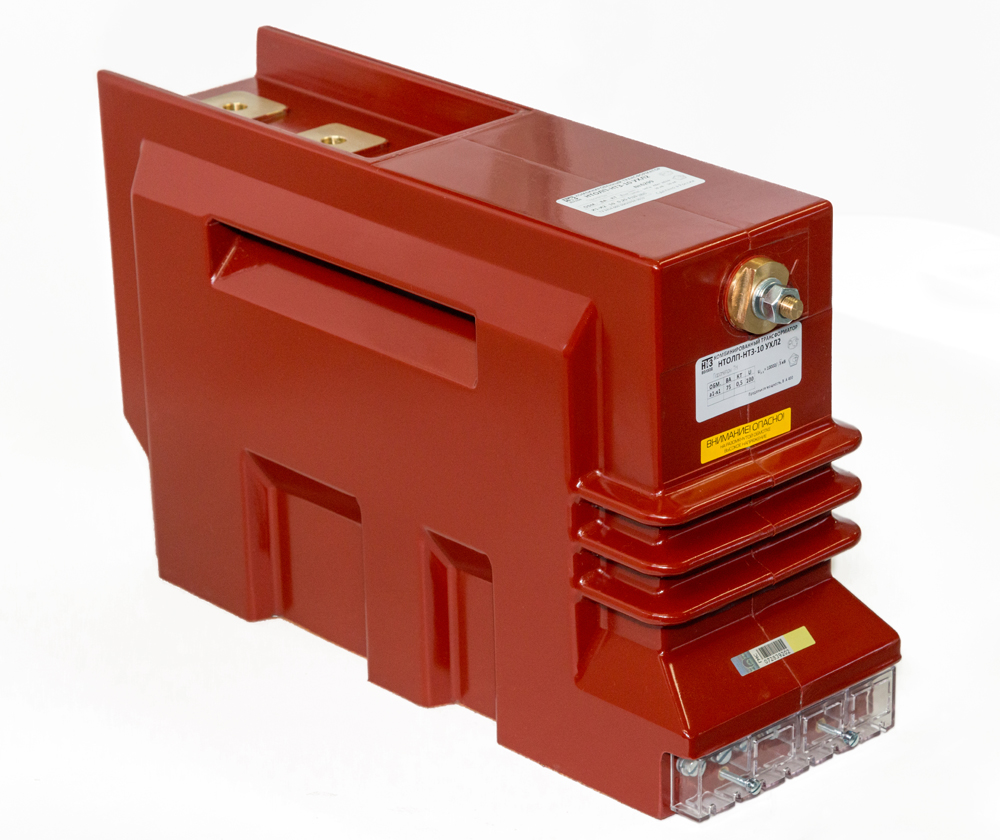

Комбинированный трансформатор НТОЛП-НТЗ-6(10)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

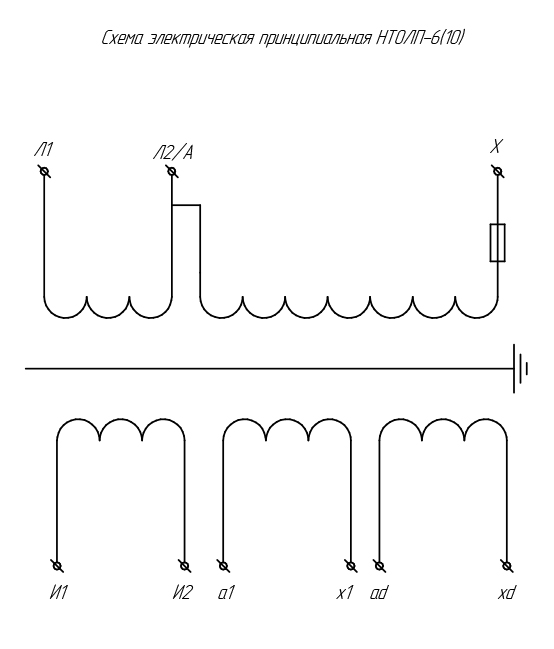

Трансформатор НТОЛП-НТЗ-6 и НТОЛП-НТЗ-10, является комбинированным трансформатором, включающим в себя незаземляемый трансформатор напряжения и трансформатор тока с одной вторичной обмоткой, предназначен для установки в ПКУ на класс напряжения до 10 кВ и является комплектующим изделием.

Трансформатор обеспечивает питание приборов учета электроэнергии, контрольно-измерительной аппаратуры, релейных (микропроцессорных) защит, автоматики и используется, когда не требуется измерение фазных напряжений и контроль изоляции сети.

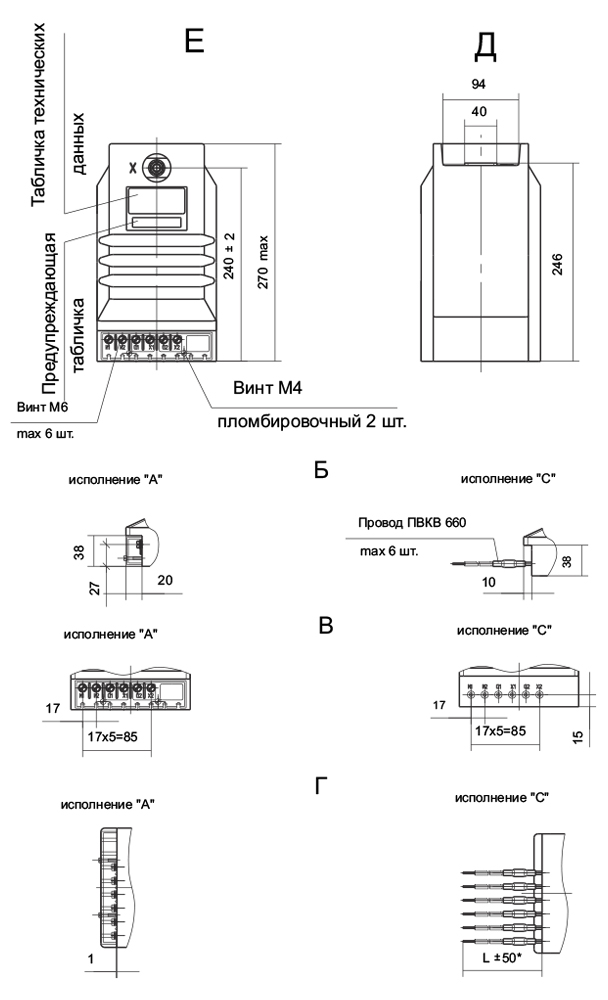

Трансформатор изготавливается в виде опорной конструкции, в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Рабочее положение трансформатора в пространстве – любое.

Трансформатор предназначен для работы n в электроустановках, подвергающихся воздействию грозовых перенапряжений и имееть:
класс нагревостойкости «В» по ГОСТ 8865-93;
уровень изоляции «а» и «б» по ГОСТ 1516.3-96.

Трансформатор имеет прозрачную крышку с возможностью пломбирования, для защиты вторичных выводов от несанкционированного доступа.

ТРЕБОВАНИЯ К НАДЕЖНОСТИ
Для трансформатора установлены следующие показатели надежности:
— средняя наработка до отказа – 2105 ч.;
— полный срок службы – 30 лет.

Основные параметры трансформатора напряжения в составе комбинированного трансформатора (исполнение НТОЛП-НТЗ- 6(10))

Основные коэффициенты трансформации, В Сочетания классов точности обмоток и номинальных нагрузок Общая предельная мощность, ВА
6000/100 0,2 – 30 630 или 400
10000/100 0,5 – 100
6000/100/100 0,2/0,5 – 10/30 630 или 400
10000/100/100 0,5/0,5 – 50/50

Основные параметры трансформатора тока в составе комбинированного трансформатора НТОЛП-НТЗ-6(10)

Диапазон первичного тока, А Возможные сочетания класса точности, коэффициента безопасности и нагрузки Ток односекундной термической стойкости, кА Ток электродинамической стойкости, кА
с одним КТ — 5; 10; 15; 20с отпайками — 5-10; 10-15-20  0,2SFS10 – 5ВА;

0,2 FS10 — 5 ВА;

0,5SFS10 – 5 ВА;

0,5 FS10 – 10 ВА

2 5
с одним КТ – 30, 40, 50

с отпайками – 20-30-40;

30-40-50;

0,2SFS10 – 10 ВА;

0,2 FS10 — 10 ВА;

0,5SFS10 – 10 ВА;

0,5 FS10 – 15 ВА 5 12,5

5 12,5
с одним КТ — 75

с отпайками – 40-50-75

7,5 18,75
с одним КТ — 100с отпайками – 50-75-100 10 25
с одним КТ — 150с отпайками – 75-100-150 15 37,5
с одним КТ — 200с отпайками – 100-150-200 20   50
с одним КТ — 300с отпайками – 150-200-300
с одним КТ – 400;с отпайками – 200-300-400;
