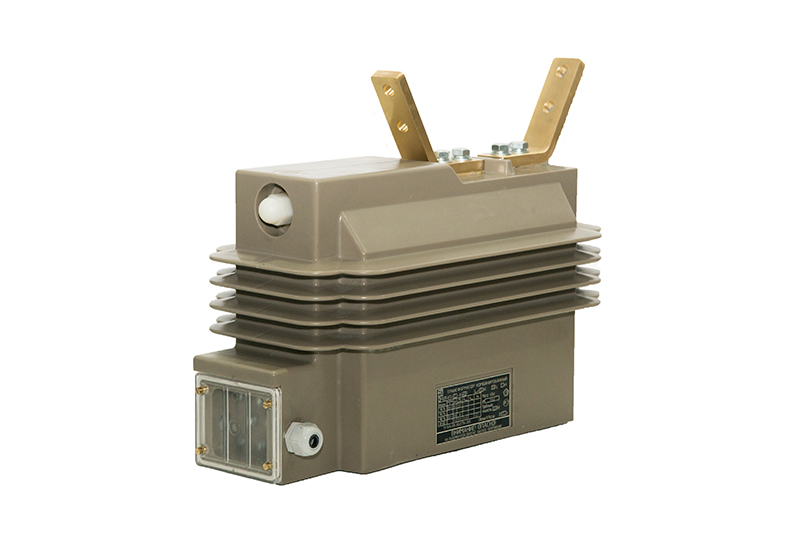

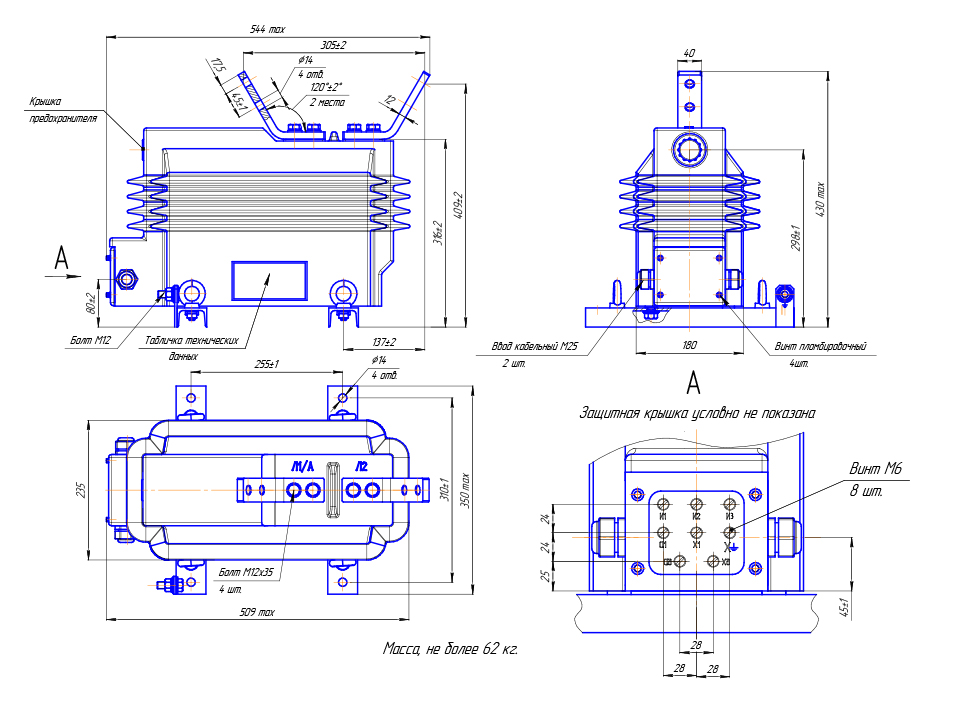

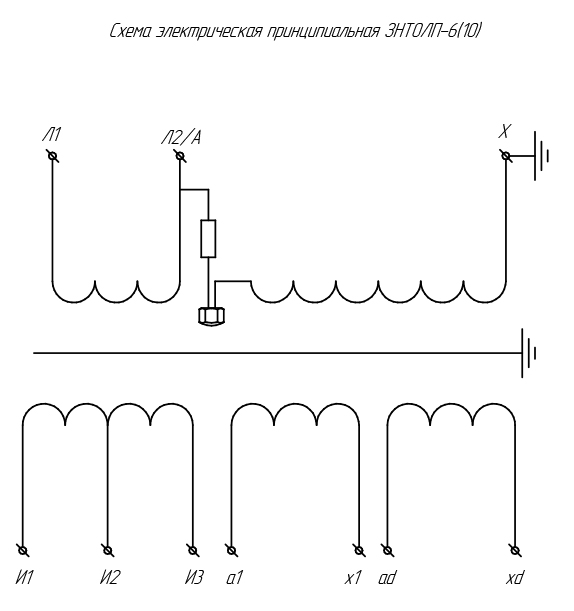

Комбинированный трансформатор НТОЛП-НТЗ-6(10)-IV

НАЗНАЧЕНИЕ и ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Комбинированные трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ).

Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 6 кВ и 10 кВ
Трансформаторы выполнены в виде опорной конструкции.
Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Hunt smol» , который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

– Рабочее положение трансформаторов в пространстве – вертикальное.

ТРЕБОВАНИЯ К НАДЖЁЖНОСТИ

Удельная длина пути утечки внешней изоляции трансформаторов соответствует степени загрязнения IV (очень сильной), и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т», категории размещения «1» по ГОСТ 15150-69
Значение температуры воздуха при эксплуатации для исполнения «УХЛ» от минус 60°С до плюс 70°С, для исполнения «Т»- от минус 10°С до плюс 80°С;

Средняя наработка до отказа – 4·105 часов.

Средний срок службы – 30 лет.

На трансформаторы устанавливается прозрачная крышка с возможностью пломбирования.

Основные характеристики трансформатора напряжения в составе комбинированного трансформатора.

Наименование параметра Значение параметра
НТОЛП-НТЗ-6 НТОЛП-НТЗ-10
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное напряжение первичной обмотки, кВ 6 10
Номинальное напряжение основной вторичной обмотки, В 100
Классы точности вторичной обмотки 0,2; 0,5; 1,0; 3,0
Предельная мощность трансформатора вне класса точности, В∙А 400
Номинальная мощность вторичной обмотки, В∙А в классах точности*:
0,2 10..40
0,5 20..150
1,0 50..200
3,0 150..300
Номинальная частота, Гц 50 или 60**

*- трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.
** — для экспортных поставок.
Основные характеристики трансформатора тока в составе комбинированного трансформатора.

Наименование параметра Значение
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А От 5 до 600
Номинальный вторичный ток, А 1 и 5
Номинальная частота, Гц 50 или 60*
Класс точности:
— обмотки для измерения 0,2S; 0,2; 0,5S; 0,5
— обмотки для защиты 5Р; 10Р
Номинальные вторичные нагрузки с коэффициентом мощности cosϕ2=0,8, ВА:
— обмоток для измерения 5..30
— обмоток для защиты 10..60
Класс точности**:
— обмоток для измерения 0,2S; 0,2; 0,5S; 0,5
— обмоток для защиты 5Р; 10Р
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более 5..20
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее 10..30

* — для экспортных поставок.

** — трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.
