Назначение и область применения

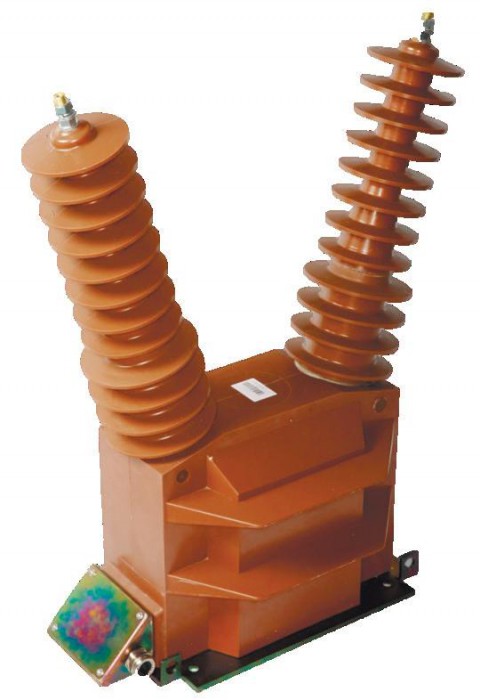

Двухполюсный незаземляемый трансформатор напряжения НИОЛ-СТ-35 предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50Гц, для установки в открытых распределительных устройствах (ОРУ) класса напряжения 35 кВ.
Трансформатор изготавливается в исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.
Технические параметры
Технические параметры трансформаторов напряжения НИОЛ-СТ-35-2
|
Параметр |
Значение |
|
Класс напряжения, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальное напряжение первичной обмотки, В |
35000 |
|
Номинальное напряжение вторичной обмотки, В |
100 |
|
Номинальный коэффициент напряжения |
1,2 |
|
Номинальная частота, Гц |
50 |
|
Количество вторичных обмоток |
1* — 2 |
|
Номинальная нагрузка вторичных обмоток |
100 |
|
Предельная нагрузка вне класса точности, ВА |
1500 |
|
Схема и группа соединения обмоток: |
|
* стандартное значение
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.
