Назначение и область применения

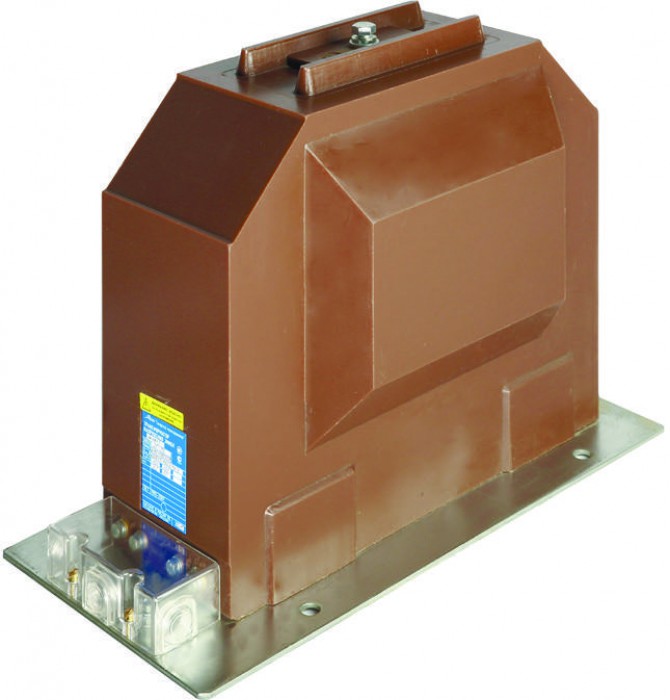

Заземляемый трансформатор напряжения НИОЛ-СТ-20-М, 35-М предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50Гц, для установки в комплектные распределительные устройства КРУ.

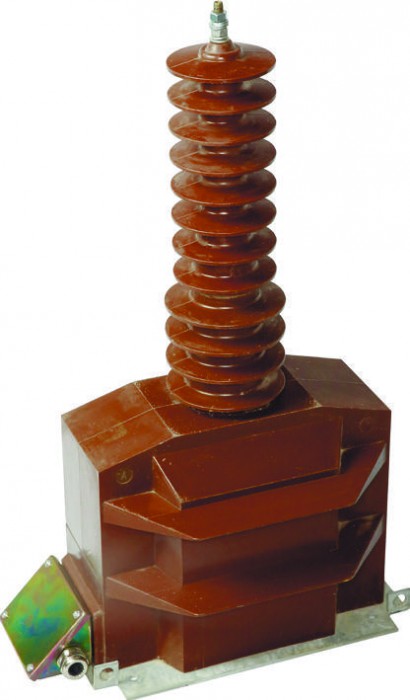

Трансформатор изготавливается в исполнении У или Т категории размещения 2 или 3 по ГОСТ 15150-69. В конструктивном варианте 2М трансформатор изготавливается в исполнении УХЛ категории размещения 1.

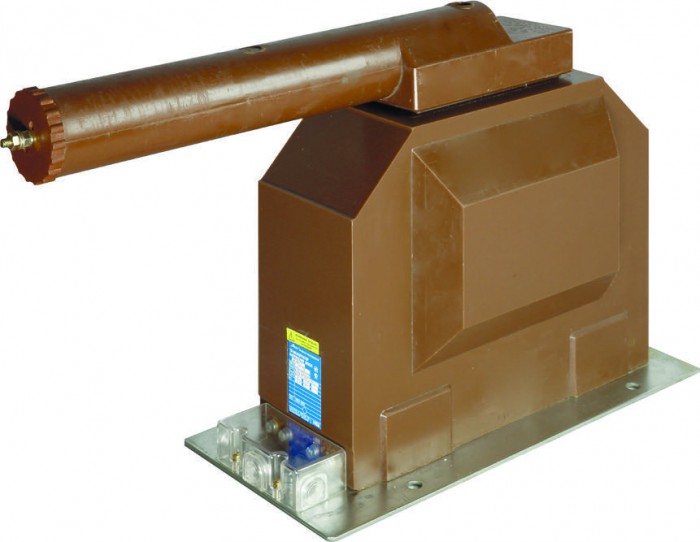

Трансформаторы конструктивного исполнения МП, МПР изготавливаются со встроенным предохранительным устройством на высоковольтном выводе. Трансформаторы конструктивного исполнения МП комплектуются плавкой вставкой производства ABB, в конструктивном исполнении МПР применяется предохранительное устройство собственного производства.
Технические параметры трансформаторов напряжения НИОЛ-СТ-20-М, 35-М
|
Параметр |
Значение |
||
|
Класс напряжения, кВ |
20 |
35 |
|
|
Наибольшее рабочее напряжение, кВ |
24 |
40,5 |
|
|
Номинальное напряжение первичной обмотки, В |
20000/√3 |
35000/√3 |
|
|
Номинальное напряжение основных вторичных обмоток, В |
100/√3 |
||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
||
|
Номинальный коэффициент напряжения |
1,2 |
||
|
Номинальная частота, Гц |
50 |
||
|
Количество вторичных обмоток |
1 — 3 |
||
|
Конструктивный вариант |
М; МП |
М; МП; МПР |
2М |
|
Номинальная нагрузка вторичных обмоток |
50 |
75 |
40 |
|
Номинальная нагрузка дополнительной вторичной обмотки в классе точности 3, ВА |
150 |
600 |
600 |
|
Предельная нагрузка вне класса точности, ВА |
600 |
1500 |
1500 |
|
Схема и группа соединения обмоток: |
|
||
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.
