Номинальное первичное напряжение, кВ |
110/√3 |
|
Наибольшее рабочее первичное напряжение, кВ |
126/√3 |
|
Номинальное напряжение основной вторичной обмотки №1, кВ |
0.1/√3 |
|
Номинальное напряжение основной вторичной обмотки №2, кВ |
0,1/√3 |
|
Номинальное напряжение дополнительной вторичной обмотки №3, кВ |
0,1 |
|
Номинальная мощность основной вторичной обмотки №1 в классе точности 0,2, ВА |
30 |
|
Номинальная мощность основной вторичной обмотки №2 в классе точности, ВА: 0,2 0,5 1,0 |
120 200 400 |
|
Номинальная мощность дополнительной вторичной обмотки №3 в классе точности ЗР, ВА |
600 |
|
Предельная мощность (вне классов точности), ВА |
1200 |
|
Суммарная мощность нагрузки вторичных обмоток №1 и №2 в классе точности 0,2 ВА |
120 |
|
Номинальная ёмкость делителя, пф |
18000 |
|
Климатическое исполнение |
УХЛ1 |
|
Одноминутное испытательное напряжение главной изоляции ЭМУ, кВ |
38 |
|
Испытательное напряжение полного грозового импульса ЭМУ, кВ |
95 |
|
Допустимая суммарная нагрузка по термической стойкости, ВА |
1200 |
|
Номинальное значение климатических факторов: — высота установки над уровнем моря, не более, м —температура окружающей среды, °С |
1000 -60 +40 |
|
Допустимая механическая нагрузка: — от горизонтального тяжения проводов, Н — от ветра со скоростью, м/с — от гололеда с толщиной стенки льда, мм |
1000 40 20 |
|
Сейсмостойкость трансформатора по шкале MSK, балл, не менее |
9 |
|
Удельная длина пути утечки внешней изоляции, см/кВ |
2,5 |
|
Средняя наработка на отказ, ч |
4,0×106 |
|
Установленный срок службы, лет |
30 |
|
Гарантийный срок службы, лет |
3 |
|
Масса трансформатора (с делителем фирмы «Maxwell«), кг |
610 |
|
Масса масла ЭМУ, кг |
130 |
|
Габаритные размеры, мм |
682x632x2200 |
|
Установочные размеры, мм |
350×600 |
|
Комплект поставки |
1.Трансформатор 2. Руководство по эксплуатации и паспорт |
|
Условия транспортирования |
С |
|
Условия хранения по ГОСТ15150-69/срок хранения, лет |
5/1 |
Warning: sprintf(): Too few arguments in /home/aqq16182/farforelectro.ru/wp-content/themes/electro/woocommerce/single-product/product-image.php on line 43

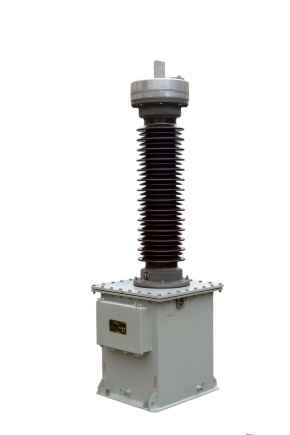

Масляный трансформатор напряжения НДКМ — 110 УХЛ1
Емкостные маслонаполненные трансформаторы напряжения являются масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 Гц с заземленной нейтралью. Трансформаторы состоят из конденсаторного делителя напряжения и электромагнитного устройства (ЭМУ). Возможно совместное использование в качестве конденсатора связи для организации ВЧ трактов каналов связи, РЗ и ПА с применением соответствующих фильтров присоединения типа ФПЭ на частотах до 1000 кГц.
Емкостные трансформаторы имеют специальную контактную площадку под пробкой для заливки масла, позволяющую измерять во время проведения ревизии емкость конденсаторов связи и отбора мощности. Трансформаторы комплектуются делителями напряжения фирмы Maxwell (Швейцария).
Трансформаторы сертифицированы. Декларация о соответствии № РОСС К11.МЕ65.Д00412. Свидетельство об утверждении типа средства измерения RU.C.34.004.A №31834, 31832, 31833, 42339.
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Трансформаторы напряжения емкостные
типа НДКМ-110-УХЛ1
Параметры устройства
