Номинальное напряжение первичной обмотки, кВ |
110/√3 |
|
|
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
126/√3 |
|
|
Номинальное напряжение основной вторичной обмотки №1,кВ |
0,1/√3 |
|
|
Номинальное напряжение дополнительной вторичной обмотки №2, кВ |
0,1 |
|
|
Номинальное напряжение основной вторичной обмотки №3, кВ |
0,1/√3 |
|
|
Номинальная мощность основной вторичной обмотки №1 в классах точности, ВА: 0,2 0,5 1,0 3,0 Возможно изготовление с другими техническими характеристиками. |
Iтип 120 250 400 1200 |
III тип 200 400 600 1200 |
|
Номинальная мощность дополнительной вторичной обмотки №2 в классе точности 3,0, ВА |
1200 |
1200 |
|
Номинальная мощность основной вторичной обмотки No3 в классах точности, ВА: 0,2 0,5 1,0 3,0 |
120 250 400 1200 |
200 400 600 1200 |
|
Предельная мощность первичной обмотки, ВА |
2000 |
|
|
Предельная мощность основной вторичной обмотки №1, ВА |
1200 |
|
|
Предельная мощность дополнительной вторичной обмотки №2, ВА |
1200 |
|
|
Предельная мощность основной вторичной обмотки №3, ВА |
1200 |
|
|
Группа соединения обмоток |
1/1/1/1-0-0-0 |
|
|
Одноминутное испытательное напряжение главной изоляции, кВ |
200 |
|
|
Испытательное напряжение полного грозового импульса, кВ |
480 |
|
|
Испытательное напряжение срезанного грозового импульса, кВ |
550 |
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
|
|
Номинальное значение климатических факторов: — высота установки над уровнем моря, не более, м — температура окружающей среды/с |
1000 -60°С… +40°С |
|
|
Допустимая величина механической нагрузки от горизонтального тяжения проводов, Н, не менее |
1000 |
|
|
Предельно допустимая вертикальная нагрузка на вывод от веса ошиновки, Н |
750 |
|
|
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
|
|
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
|
|
Толщина стенки гололеда, мм |
20 |
|
|
Сейсмостойкость трансформатора по шкале MSK, балл, не менее |
9 |
|
|
Удельная длина пути утечки внешней изоляции, см/кВ |
2,5 |
|
|
Средняя наработка на отказ, не менее, ч |
8,8×106 |
|
|
Установленный срок службы, лет |
30 |
|
|
Гарантийный срок службы, лет |
3 |
|
|
Тип внешней изоляции |
Фарфор |
|
|
Тип внутренней изоляции |
Маслобарьерная |
|
|
Масса трансформатора, кг |
390 |
|
|
Масса масла ГК или NYNAS Nytro 11GX, кг |
106 |
|
|
Габаритные размеры, мм |
710x526x2045 |
|
|
Габаритные размеры в двойной упаковке, мм |
1500x920x2285 |
|
|
Габаритные размеры в одинарной упаковке, мм |
875x920x2285 |
|
|
Установочные размеры, мм |
528×404 |
|
|
Комплект поставки |
1.Трансформатор 2. Руководство по эксплуатации (2 экз.) и паспорт |
|
Warning: sprintf(): Too few arguments in /home/aqq16182/farforelectro.ru/wp-content/themes/electro/woocommerce/single-product/product-image.php on line 43

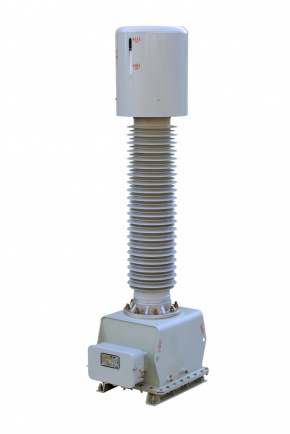

Масляный трансформатор напряжения НАМИ — 110
Антирезонансные масляные герметичные трансформаторы напряжения типа НАМИ предназначены для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с глухо заземленной нейтралью с целью формирования сигналов приборам измерения и защитным устройствам.
Трансформаторы сертифицированы. Свидетельство об утверждении типа средств измерений RU.С.34.004.А №50106, внесен в Государственный реестр средств измерений под № 24218-12, Декларация о соответствии PОCC RU.ME65.Д00438.
По требованию заказчика возможно изготовление с другими характеристиками.
