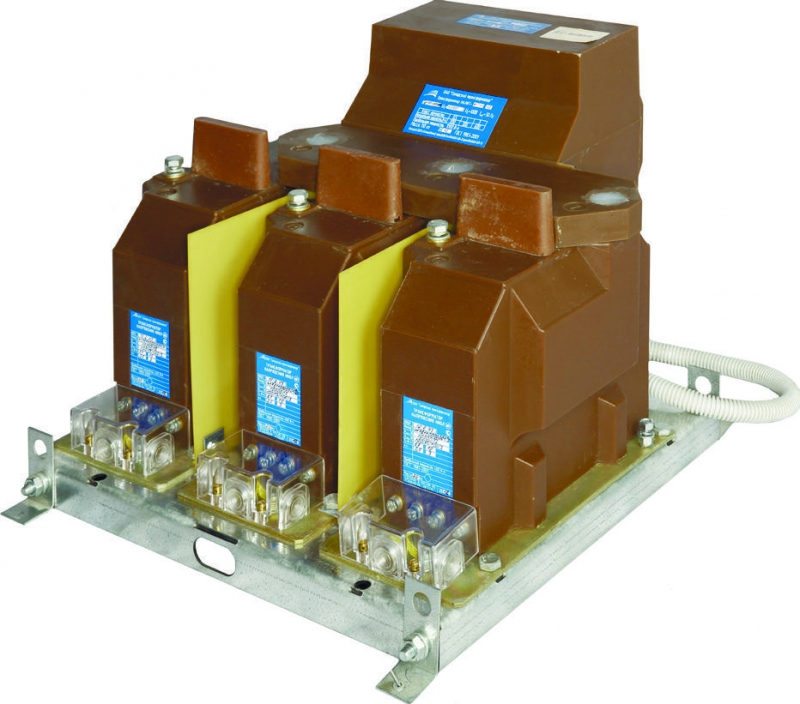

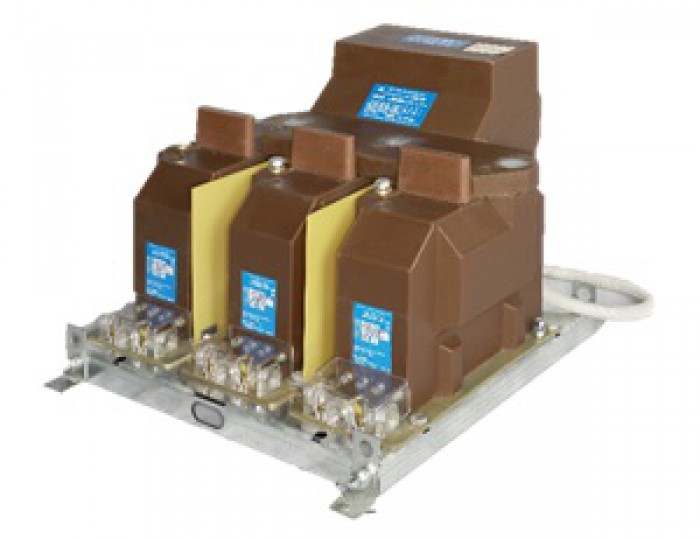

Трехфазная антирезонансная группа трансформаторов предназначена для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрически установках переменного тока класса напряжения 6 и 10 кВ с изолированной нейтралью или через дугогасящий реактор, а также для установки в комплектные распределительные устройства (КРУ) и в сборные камеры (КСО). Трехфазная группа обладает устойчивостью к феррорезонансу и (или) воздействию перемежающейся дуги в случае однофазного замыкания на землю.
изготавливается в климатическом исполнении У и Т категории размещения 2 по ГОСТ 15150-69
Технические параметры
|
Параметр |
Значение |
|
|
Номинальное напряжение первичной обмотки, кВ |
6 или 10 |
|
|
Наибольшее рабочее напряжение, кВ |
7,2 или 12 |
|
|
Номинальное напряжение основной вторичной обмотки (между фазами), В |
100 |
|
|
Напряжение дополнительной вторичной обмотки |
100/3 |
|
|
Класс точности основной вторичной обмотки |
0,2 |
0,5 |
|
Номинальная мощность вторичной основной обмотки, ВА при измерении линейных напряжений и симметричной нагрузке и коэффициенте мощности cos ϕ2=0,8 |
75 |
— |
|
Номинальная мощность вторичной дополнительной обмотки, ВА |
30 |
|
|
Предельная мощность обмоток вне класса точности, ВА |
|
|
