Назначение
КРУЭ — это высоковольтное распределительное устройство с газовой изоляцией, предназначенное для приема, распределения и передачи электрической энергии в сетях трехфазного переменного тока частоты 50 Гц номинального напряжения 110 кВ.

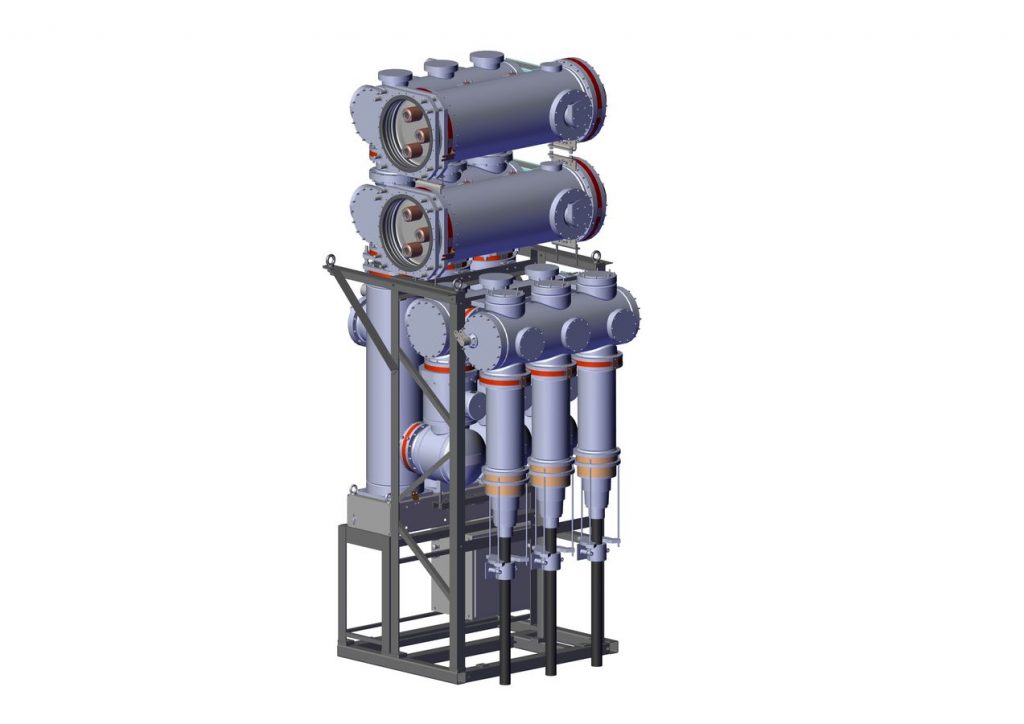

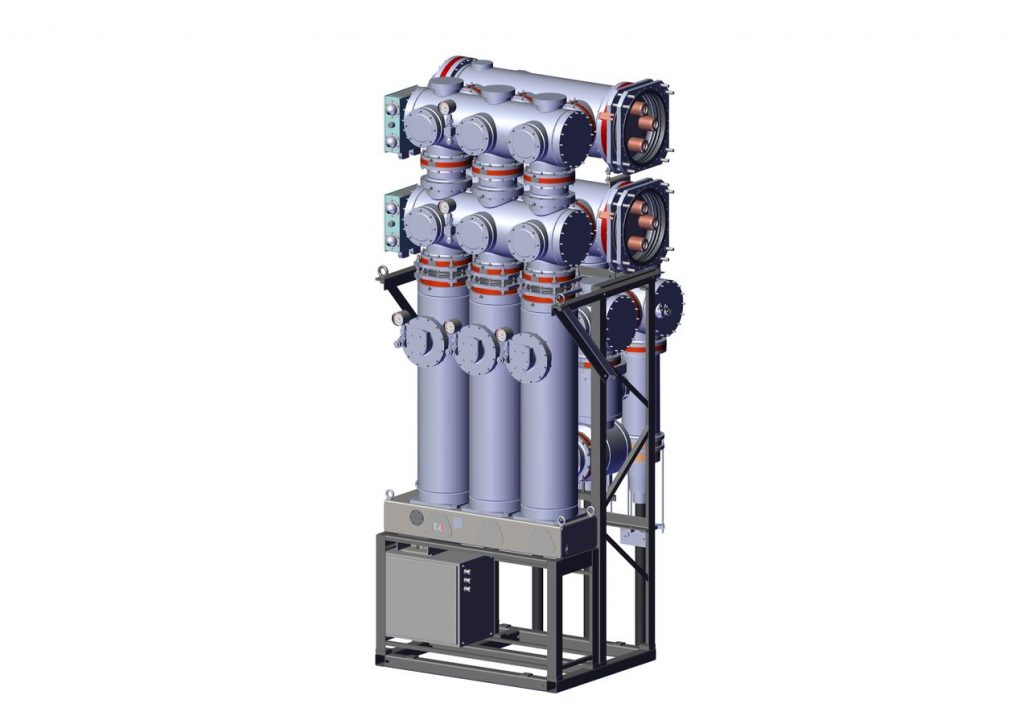

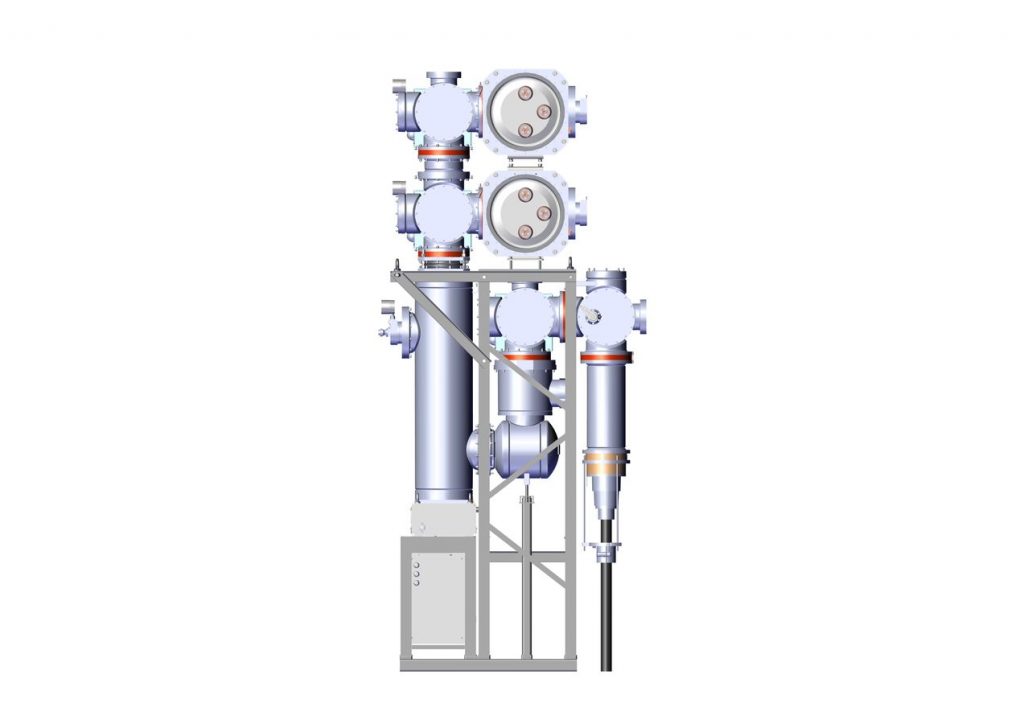

Ячейка КРУЭ типа ЯТЭ-110Л/2500У2 представляет собой комплекс модулей: выключателей, совмещенных разъединителей-заземлителей, быстро действующего заземлителя, трансформаторов тока, соединительных элементов, вводов кабельных или воздушных, токопроводов и др., помещенных в металлическую оболочку, заполненную шестифтористой серой.
Распределительное устройство с ячейками ЯТЭ-110Л/2500 производства ЗАО «ЗЭТО» разработано для применения в составе подстанций и электростанций на открытом воздухе при температуре окружающего воздуха до минус 45 °С.
Условия эксплуатации
-
Номинальные значения климатических факторов внешней среды по ГОСТ 15150 и ГОСТ 15543.1
-
Макисмальное сейсмическое воздействие — до 9 баллов, по шкале MSK-64.
-
Высота над уровнем моря — не более 1000 м.
-
Окружающая среда — не содержащая химически активных и опасных в отношении взрыва примесей.
-
Вид климатического исполнения У категория 2 по ГОСТ 15150 (минус 45ºС плюс 40ºС).
Технические характеристики
| Наименование параметра | Значение |
|
Номинальное напряжение и соответствующее ему наибольшее рабочее напряжение, кВ |
110/126 |
|
Испытательное напряжение промышленной частоты, кВ:
|
230 265 |
|
Испытательное напряжение грозового импульса, кВ
|
550 630 |
|
Номинальный ток, А:
|
3150 2500 |
|
Ток электродинамической стойкости, кА |
100 |
|
Ток термической стойкости, кА |
40 |
Время протекания тока термической стойкости, с:
|
3 1 |
| Номинальная частота тока, Гц | 50 |
Давление заполнения элегаза*, МПа (кгс/см2):
|
0,5 (5) 0,4 (4) |
|
Давление срабатывания предупредительной сигнализации *, МПа (кгс/см2):
|
0,45 (4,5) 0,37 (3,7) |
|
Аварийное давление*, МПа (кгс/см2):
|
0,42 (4,2) 0,35 (3,5) |
|
Утечка элегаза в год, % от массы, не более |
0,5 |
|
Габаритные размеры ячейки, мм
|
1600 1600 4525 |
| * – приведенное к 20°, абсолютное | |
| Основные параметры выключателя | |
|
Номинальный ток отключения, I0 ном, кА |
40 |
|
Процентное содержание апериодической составляющей β, %, не более |
45 |
|
Параметры тока включения, кА, не более:
|
100 40 |
| Собственное время отключения tо.с., с | не более 0,038 |
|
Полное время отключения to, с, не более |
0,05+0,005 |
|
Собственное время включения, tВ.С., с, не более |
0,6 |
| Бестоковая пауза при быстродействующем автоматическом повторном включении (БАПВ) tБТ ,с | 0,3 |
|
Нормируемые циклы при коммутации |
О–tБТ–ВО–180с–ВО О–tБТ–ВО–20с–ВО |
|
Равномерность работы полюсов, с, не более:
|
0,0018 0,0015 |
|
Ток потребления электромагнита включения (ЭВ), электромагнита отключения (ЭО) и электромагнита |
3 |
